系统简介：

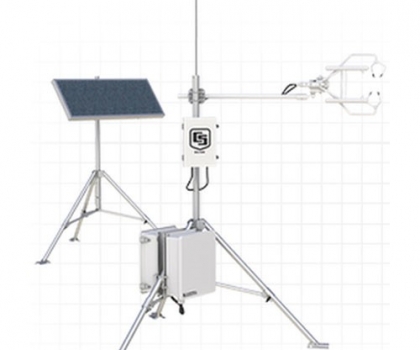

DJ-6516开路碳通量观测系统（涡动相关法），采用涡动协方差原理，是一种微气象学的测量方法，利用快速响应的传感器来测量大气—下垫面间的物质交换和能量交换。是一种直接测算通量的标准方法,是测定生态系统物质、能量交换通量的关键技术。由于测量方式和原理不同，涡动观测系统分为开路涡动观测系统和闭路涡动观测系统。
开路碳通量观测系统可以测量能量通量（显热通量、潜热通量、动量通量）和物质通量（CO2 / H2O / CH4 / N2O）以及一些空气动力学参数等,主要应用于边界层理论研究、大气扩散、能量收支研究、水分等物质收支等众多领域。
通量观测适用于森林、草地、农田、沙漠、城市、水域等各种下垫面环境，被广泛应用于中科院、林科院、气象局、海洋局及各科研领域对区域碳、水循环过程的研究；做为测算生态系统与大气间物质和能量交换信息的有效手段，为分析地圈-生物圈-大气圈的相互作用提供重要的数据基础，为大尺度、长期和连续的科学研究提供支撑。
开路碳通量观测系统可以测量感热通量、动量通量、大气和地表面之间其它的通量。这个系统包括一个数据采集器，快速响应、三维超声波风速计和快速响应的标量传感器。一个独立的测量温湿度的低速响应的传感器也是需要的，它测量的数据可以为计算气象变量做参考。水平的风速风向可以被数据采集器计算出来，用三维超声波风速计测量出来的数据。
系统特点：
●可定制的系统，可提供一系列的测量选择；
●测量值在时间上是同步的，通过同一个电子设备工作；
●低噪声；
●完全集成的、成套的系统；
●用户可选的输出带宽；
●低功耗，适用于太阳能供电；
●适用于崎岖的环境；
●可以放在野外长期监测；
●扩展的数据存储器，通过压缩闪存卡和存储模块；
●广泛的诊断参数，可以警示可疑数据；
●气体分析仪和超声波风速计都是被托管测量的。
测量参数：
二氧化碳通量、水汽通量、三维超声波风速、气压、空气温度湿度、土壤热通量和辐射、潜热通量、显热通量等
可扩展测量参数：
土壤温湿度、盐度等
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等

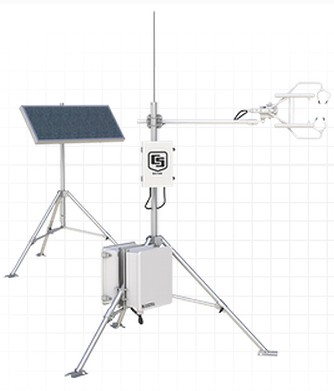

系统组成：
系统主机：CR1000Xe数据采集器（点击查看技术参数）
传感器：
TE525MM雨量传感器（点击查看技术参数）
HygroVUE™10数字温湿度传感器（点击查看技术参数）
IRGASON一体式开路式CO2/H2O 气体分析仪和三维超声风速仪
HFP01土壤热通量传感器（点击查看技术参数）
SN-500-SS 净辐射传感器（点击查看技术参数）
其他套件

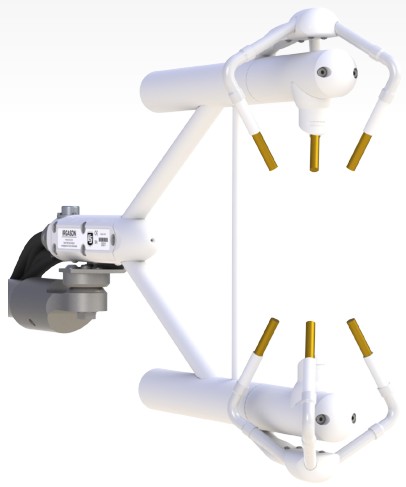

IRGASON一体式开路式CO2/H2O 气体分析仪和三维超声风速仪 | |||
一般规格 |
| ||
工作温度 | -30~50℃ | ||
工作压力 | 70~106KPa | ||
输入电压 | 10~16V | ||
功耗（25℃） | 5W | ||
测量频率 | 100Hz | ||
输出带宽 | 5、10、12.5、20或25Hz,用户自定义 | ||
输出方式 | SDM、RS-485、USB或模拟信号 | ||
输入辅助 | 空气温度和压力 | ||
重量 | IRGASON头部和电缆：2.8kg EC100电子设备：3.2kg | ||
电缆长度 | 3m从IRGASON到EC100 | ||
气体分析仪技术参数 | |||
测量路径长度 | 15.37cm | ||
CO2 | H2O | ||
准确性 | 1% | 2% | |
精度 | 0.2 mg/m3 (0.15 μmol/mol) | 0.004 g/m3 (0.006 mmol/mol) | |
测量范围 | 0到1000 μmol/mol | 0到72 mmol/mol （露点温度在37℃） | |
零点漂移与温度的关系 | ±0.55 mg/m3/°C (±0.3 μmol/mol/°C) | ±0.037 g/m3/°C (±0.05 mmol/mol/°C) | |
增益漂移与温度的关系 | 读数的±0.1%/℃ | 读数的±0.3%/℃ | |
交叉灵敏度 | ±1.1 x 10-4 mol CO2 /mol H2O | ±0.1 mol H2O/mol CO2 | |
超声波风速计技术参数 | |||
测量路径 | 垂直：10.0cm 水平：5.8cm | ||
传感器直径 | 0.64cm | ||
偏移误差 | ux, uy: <±8.0 cm s-1 uz: <±4.0 cm s-1 | ||
增益误差 | 风的矢量在水平方向误差是±5°，小于读数的±2% 风的矢量在水平方向误差是±10°，小于读数的±3% 风的矢量在水平方向误差是±20°，小于读数的±6% | ||
测量精度RMS | ux, uy: 1 mm s-1 uz: 0.5 mm s-1 超声空气温度：0.025℃ 风向：0.6° | ||
气压计技术参数 | |||
-BB基本指标 | -EB增强指标 | ||
综合精度 | 在-30°C时±3.7 kPa 线性下降到在0℃±1.5 kPa（-30~0℃） ±1.5 kPa (0° to 50°C) | ±0.15 kPa (-30° to +50°C) | |
测量频率 | 10Hz | 1Hz | |
T40W-40AH (40W/40AH太阳能供电套件) | ||
太阳能组件技术参数 |
 | |
额定峰值功率 | 40W | |
开路电压（Voc） | 21.5V | |
峰值电压（Vmp） | 17.5V | |
峰值电流（Imp） | 2.29A | |
短路电流（Isc） | 2.55A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 40AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |
防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
 |
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |
4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
 |
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
