波纹比系统的测量原理

 系统介绍：英国物理学家Bowen （1926）在研究自由水面的能量平衡时提出能量平衡-波纹比法（Energybalabce-Bowen Ratio EBBR）, 利用水面与空气的乱流交换热量（感热通量H）与自由水面蒸发水汽的耗热（潜热通量LE）之比，并结合能量平衡公式，求的感热通量和潜热通量的方法，目的在于为农林生态系统水热通量常规监测提供一种有效的手段。该系统结构简单可靠、广泛应用于农田、草地下跌面的地表通量、水循环监测与研究 。

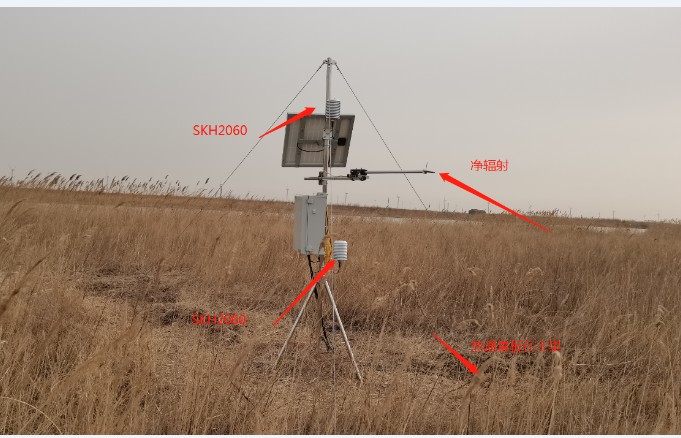

系统组成：数据采集器 ， 温湿度传感器 2个 ，土壤热通量板，净辐射传感器  根据需要可以灵活配置一些气象环境类的传感器 ，如 风速风向仪，气压传感器，降雨量 风蚀 或者其他感兴趣的参数，供电采用的是太阳能供电，方便野外安装。

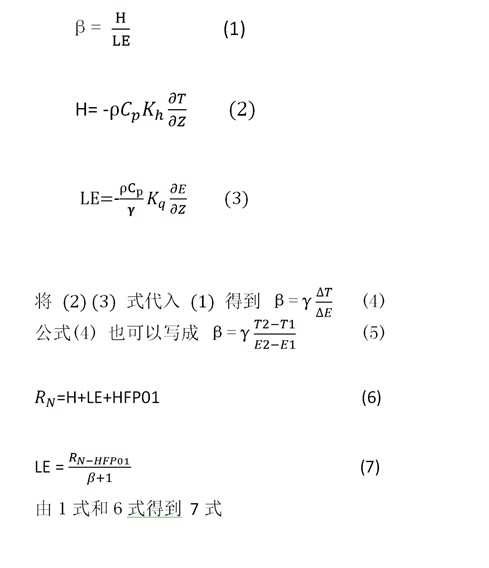

测量原理 ：波纹比和能量平衡公式

由5式可知，要得到波纹比值，必须测量冠层上方2个不同高度的温度（T1 和 T2）、湿度（RH1 和 RH2）

E1,E2是水汽压 ，水汽压等于饱和水汽压乘以相对湿度的小数部分，

饱和水汽压等于0.61078 exp [ 17.269T / (T+237.30) ]    （γ是常量）

得到波纹比后，代入 6、7式 即可求出 感热通量和潜热通量 。

测试数据 ：

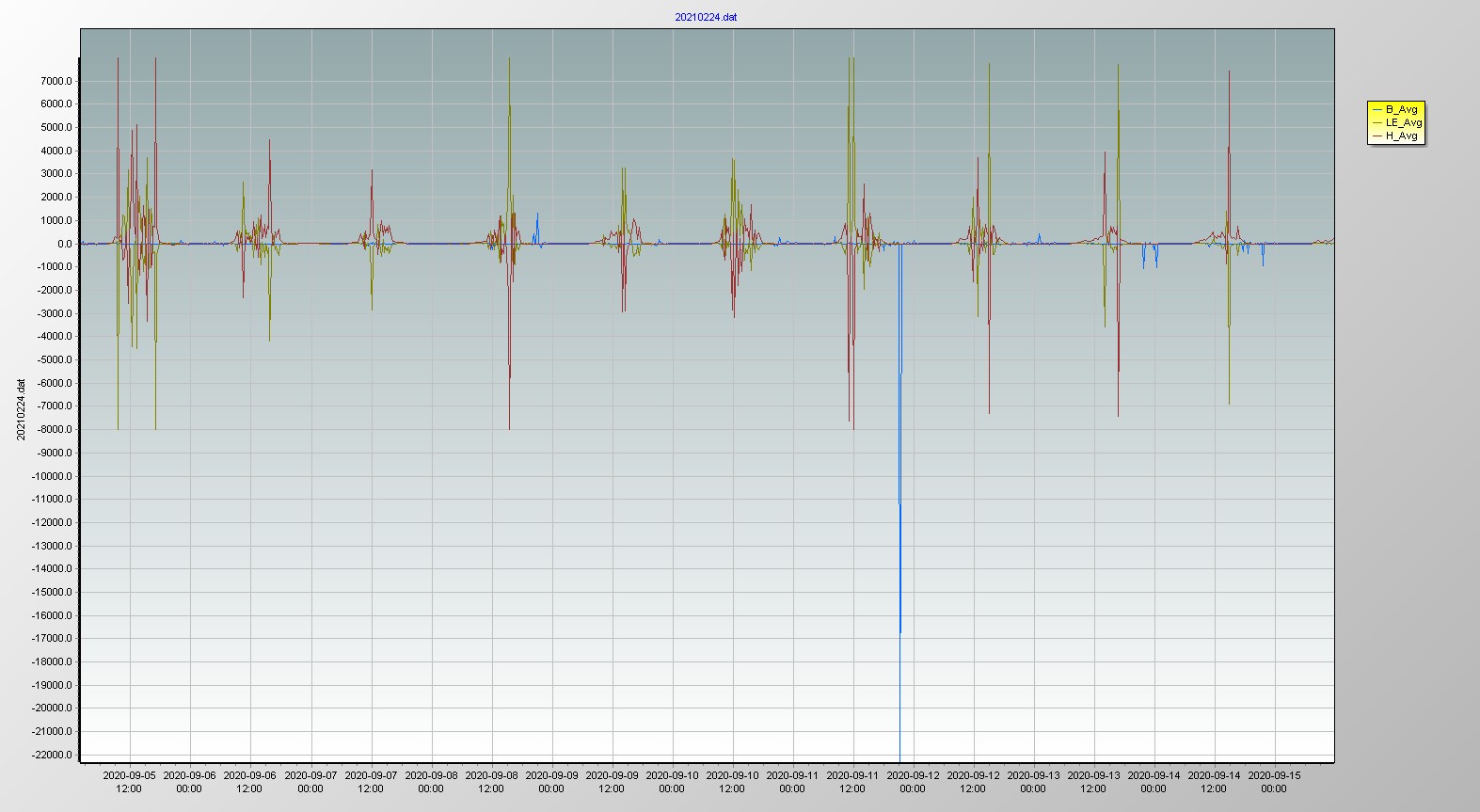

感热和潜热通量 之间的关系

感热潜热和波纹比之间的关系
