用途： AN系列风速和风向传感器可测量风速和风向
技术参数

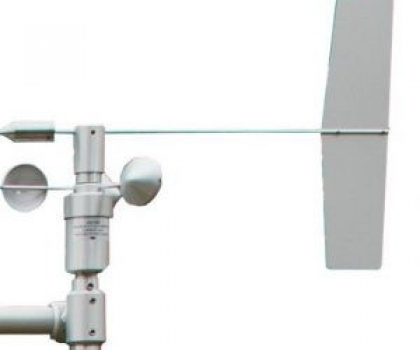

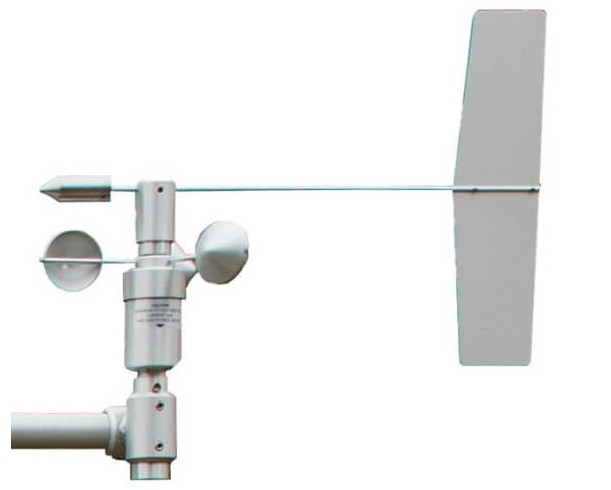

AN-WD2组合风速和风向传感器 | 照片 | |
描述 | 风速和风向组合传感器 风向传感器 三杯式 风速计关闭磁 磁簧开关。风向标 连接到 10K 电位器。适用于 GP2 和 DL2e 数据记录器。 |
|
传感器类型 | 风速 | |
风向 | ||
测量范围 | 0.4~75 m.s-1 (0~167 mph) | |
0~360° 机械性 0~356° 电力 | ||
精度和分辨率 | ±0.1 m.s‐1 < 10.1 m.s‐1 ±1.1% > 10.1 m.s‐1 起始阈值 0.4 m.s-1 | |
±4（分辨率） 0.5°（分辨率） 起始阈值 0.4 m.s-1 | ||
输出范围 | 0 ~ 75m/s | |
0~3V=0~356° | ||
灵敏度 | 0.8Hz perm.s‐1 | |
28 Ω per degree | ||
工作温度范围 | -30~+70℃ (最低结冰温度） | |
电源 | / | |
3V±0.2VDC | ||

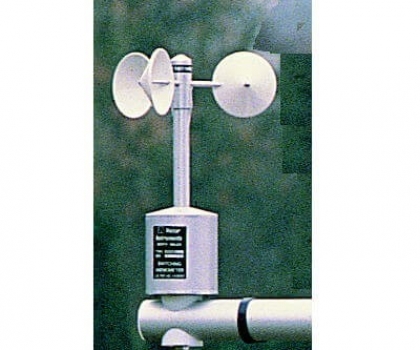

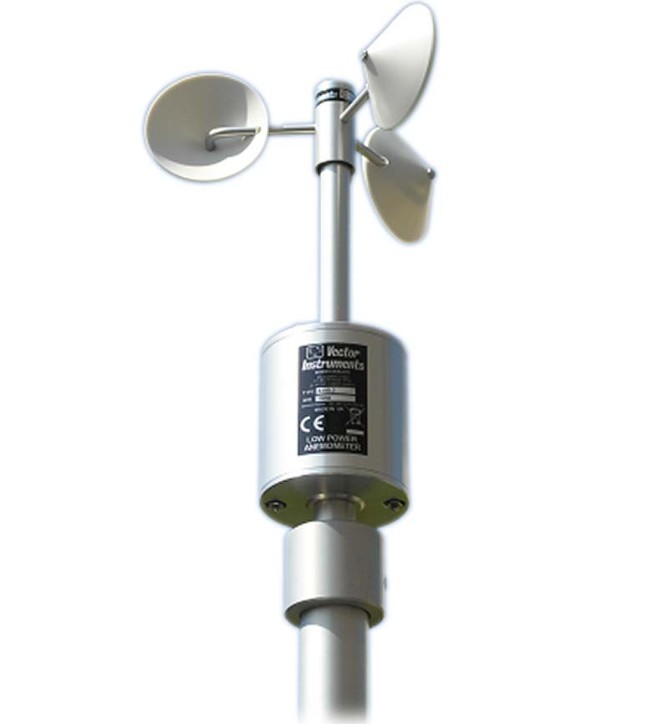

AN1风速传感器 | 照片 | |
描述 | 风速计，水银湿簧开关型。3杯式 |
|
传感器类型 | 风速 | |
测量范围 | 0.2~75 m.s‐1 (170 mph) | |
精度和分辨率 | 1% ±0.1 m.s‐1 (0 ~55 m.s‐1) 2% (>55 m.s‐1) | |
输出范围 | 0~60Hz | |
灵敏度 | 0.8Hz perm.s‐1 | |
工作温度范围 | -30 ~+70°C | |
电源 | / | |
电缆 | 3m/2w | |

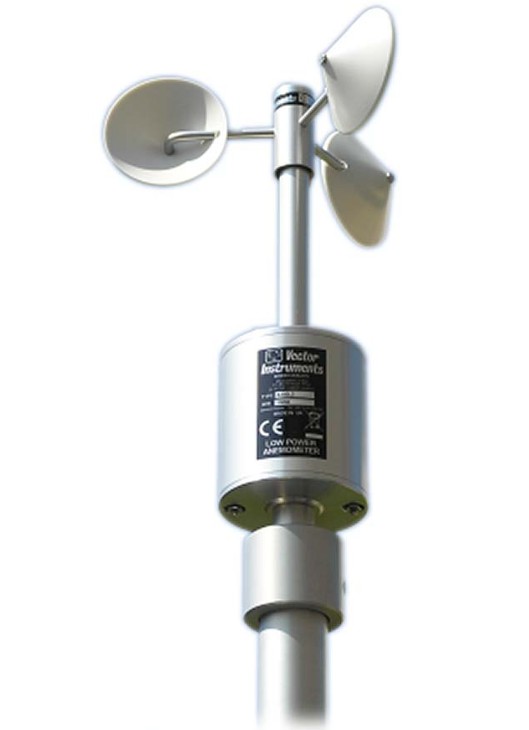

AN3 | 照片 | |
描述 | 风速计 - 高分辨率，3杯式。 数字光电二极管脉冲和模拟输出 | |
传感器类型 | 风速 | |
测量范围 | 0.15~75 m.s‐1 | |
精度和分辨率 | 1% ±0.01 m.s-1（脉冲） 1%（模拟） | |
输出范围 | 3~1500Hz 0~2.5V DC | |
灵敏度 | 20Hz perm.s-1 33mV perm.s-1 | |
工作温度范围 | -30 ~ +70℃ (最低结冰温度） | |
电源 | 7~28V DC 最大2mA | |
电缆 | 3m/6w | |

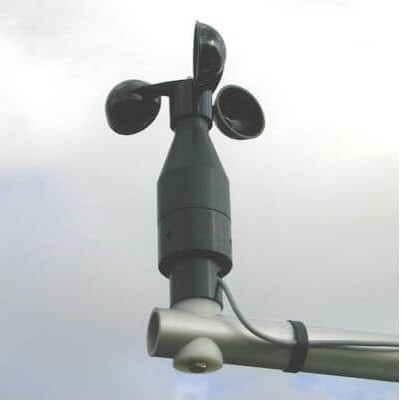

AN4风速传感器 | 照片 | |
描述 | 风速计，磁簧开关由非接触式磁铁激活。3 杯式 |
|
传感器类型 | 风速 | |
测量范围 | 0.5~40 m.s‐1 max 60 m.s‐1 | |
精度和分辨率 | ±5% ±0.5 m.s‐1 (0‐40 m.s‐1) | |
输出范围 | 0.5~50Hz | |
灵敏度 | 1.25Hz perm.s-1 | |
工作温度范围 | 25~+60℃ (无冰) | |
电源 | / | |
电缆 | 5m/2w | |

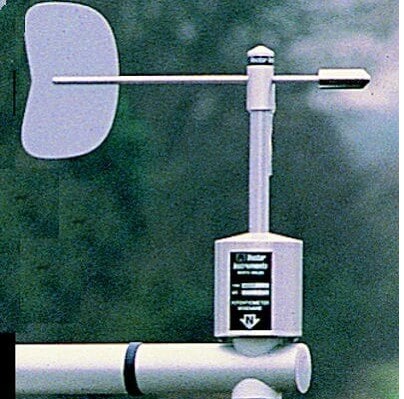

WD1风向传感器 | 照片 | |
描述 | 风向标。采用 358° 微扭矩电位器，坚固耐用，反应灵敏。 |
|
传感器类型 | 风向 | |
测量范围 | 0~358° | |
精度和分辨率 | 0.3 °（分辨率） 风速大于 5 m.s-1 时为 ±2° 起始阈值 0.6 m/s，与气流成 45°。 | |
输出范围 | 0 至 1000 Ω 额定值 | |
灵敏度 | 28 Ω per degree | |
工作温度范围 | -50~+70℃ | |
电源 | 最大20V 最大20mA | |
电缆 | 3m/6w | |
