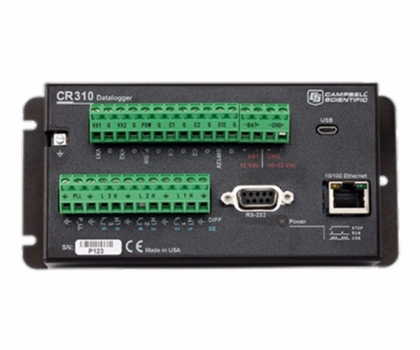

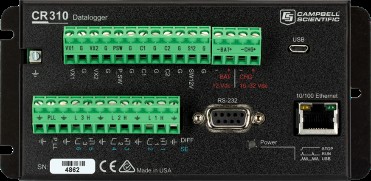

产品简介：CR310是一款多用途、紧凑型、低成本的测量和控制数据采集器，包括集成的10/100以太网端口和可移动连接器。属于入门级数据采集器。它拥有丰富的指令集，兼容大多数水文、气象、环境以及工业方面的传感器，可以通过多种网络方式采集数据，并根据适合用户的通讯协议进行传输。CR310也可以进行本地或远程的自动化操作，控制和M2M通信，适用于需要长期监测，远程监控的小型系统。
功能和特点：
使用PC软件和USB连接轻松设置
CR310-WIFI是短距离无线IP通信的理想选择
使用电压模拟和数字传感器进行测量
通过可拆卸接线板轻松布线
支持Internet的电子邮件、FTP、HTTP/web、TCP以及所需的网络协议
使用移动互联网或卫星外围设备时可随时随地进行通信
整体浪涌和ESD保护
使用集成的12 V蓄电池太阳能充电调节器为蓄电池充电
使用集成以太网端口节省资金和空间
使用RS-232或SDI-12测量智能传感器
通过无线方式连接到另一个节点或具有集成无线电选项的互联网网关
支持PakBus、Modbus、DNP3、GOES等标准通信协议
具有可编程性和多个通用I/O的分析和控制通道
通过事件驱动的通信和物理输出进行通知
终端说明
两个脉冲计数端子（P_SW、P_LL）
一个开关式12 V端子（SW12V），用于为传感器或通信设备供电，在20摄氏度时为1100毫安
P_SW
开关闭合（150 Hz）
两个传感器激发或连续0.15至5 V端子（VX1、VX2），用于传感器激发或输出控制
高频计数器（35 kHz）
P_LL
六个多用途模拟输入端子（SE1-SE6）
低电平交流（20 kHz）
模拟功能（SE1-SE6）
高频计数器（20 kHz）
模拟输入：6个单端或3个差分输入，范围为-100至+2500 mV和+34 mV 24位ADC
两个控制端子（C1、C2）：C端子可通过软件配置用于数字功能
4至20mA或0至20mA输入（仅限SE1、SE2）
数字I/O功能包括5V输出和3.3 Vinput逻辑电平，用于：激发电压
数字I/O功能（SE1-SE4）由3.3 V逻辑电平组成，用于：模拟电压信号测量
SDI-12
高频计数器（35 kHz）
高频计数器（3 kHz）
脉冲宽度调制
开关闭合（150 Hz）
中断和定时器输入
一般状态/控制
周期平均值（200 kHz，取决于振幅）
电压源5 V：10 mA@3.5 V
串行异步通信Tx/Rx
技术参数
CR310数据采集器 | ||
操作温度 | -40° 到+70°C（标准）； |
|
模拟输入 | 支持4个单端（SE）或2个差分（DIFF）输入，可单独配置，用于电压，热电偶，比例和周期平均测量。 | |
脉冲计数 | 8 (P_SW, P_LL, C1, C2, 和SE1 to SE4) | |
电压激励终端 | 2个(VX1, VX2) | |
开关12V | 2个(SW1, SW2) | |
最大扫描频率 | 10HZ | |
数字I/O | 7个端子(C1、C2、P_SW、SE1 ~ SE4)可配置数字输入输出。包括状态高/低、脉宽调制、外部中断、通信功能。注意:C2和P_SW不做脉宽调制。 | |
输入限制 | ±-100 to +2500 mV | |
模拟电压精确度 | 注：精度规格不包括传感器或测量影响 0℃至40℃时，±(0.04%的测量值+偏移量) 40℃to +70℃时，±(0.1%的测量值+偏移量) | |
ADC | 24位 | |
供电 | 16~32V | |
实时时钟精度 | 每年最大误差为±3分钟，装配可选的GPS校正后可缩短至±10μs | |
内置协议 | Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, NTP, Telnet, HTTP(S), FTP(S), SMTP/ TLS, POP3/TLS, MQTT(S) | |
通讯协议 | PakBus Encryption, Modbus RTU/ASCII/TCP, DNP3, SDI-12等 | |
CPU | 1Hz | |
内部存储 | 50M内存 | |
内部锂电池 | 2.4Ah，3.6V，AA电池，仅给内部时钟和SRAM供电，可持续使用三年 | |
尺寸 | 16.3 x 8.4 x 5.6 cm | |
重量 | 306g | |
