简介：

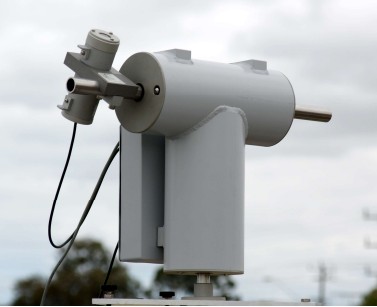

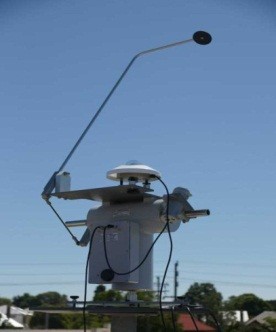

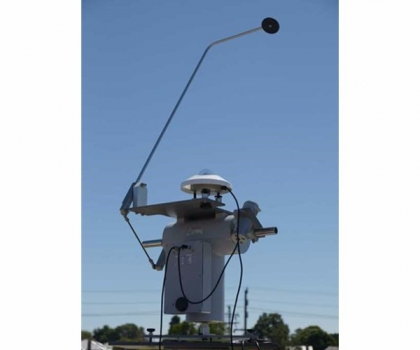

AST-02 or AST-03主动式太阳追踪器有一个云台变速箱与集成单板计算机和全球定位系统。包括高对比度的眼睛让跟踪器始终保持锁定太阳有效实时主动跟踪太阳。AST-02有一个水平的横臂,AST-03是双横臂式。
AST-02 or 03 太阳跟踪器的水平轴和垂直轴都是旋转的步进电机直接连接到减速器实现零间隙的旋转，GPS信号用于自动配置任何地理位置的跟踪,并提供精确的时间同步，跟踪操作 12VDC，具有10W的低功耗的要求，使得它适合太阳能动力网站。
特点：
● 完整的主动的太阳跟踪系统
● 在地球上任何位置均可安装（平行于地球旋转轴线旋转）
● 防水铝制、不锈钢结构
● 简单的调节至每日倾斜变动
● 固有安全，12 VDC 操作
● 精密的震荡电路，控制步进电机频率
● 轴盘延迟制动，用于控制反冲
● 最小化操作者亲自操作需求
● 无需定期维护
● 含用户手册
技术参数
AST-02&03 太阳跟踪器 | 图片 | |
跟踪精度 | 主动式（晴）0.02° 被动式（阴）0.15° |  |
角速度 | 9°/秒（最大） | |
旋转 | 垂直/平面/方位轴= ± 250°（0°=真北/南） 水平/倾斜/天顶轴= +100°，-15°（0°=水平，90°=垂直） | |
转矩（12VDC） | APT-02=12nm AST-03=12×2=24nm | |
有效载荷 | APT-02=10kg AST-03=20kg | |
驱动机构 | 直接谐波齿轮传动，零齿隙 | |
发动机 | 步进电机（AST-02/3=2，AST-03T=3） | |
主动跟踪 | 象限眼，实时闭环控制 | |
水平轴尺寸 | Ø25×130mm（AST-02=1, AST-03=2） | |
活动日照阈值 | 随太阳天顶角自动变化 | |
工作温度 | 0-50°C | |
电源需求 | 12VDC名义上（11-16VDC） <10W持续使用 | |
电缆长度 | 6m，2芯 | |
用户界面 | LED显示，USB和RS232接口 | |
高程控制（仅限AST-03T） | 3 x TTL输入：4个标准偏移；3用户定义 | |
防水等级 | IP65 | |
轴配合（仅限AST-03T） | 两个竖井上的MEMS测斜仪 | |
尺寸大小 | 47×43×28cm | |
重量 | AST-02=12kg, AST-03=14kg | |
标准配置 | 跟踪器齿轮箱和控制箱，以及TE01 Eye | |
可用选项 | LP01校平板；LS01水平架 TA01延长标高竖井，150mm PM02太阳镜座（单） PM04 Pyr。安装（双）；PM06 Pyr。支座（三个） ME01高程测斜仪 SA02遮阳板总成；SA02-T，两个遮光板 状态输出引线（TTL或RS232） 串行数据端口（USB）和导线 延长电缆长度，最长可达25m 扩展温度范围，-40至+80°C | |
