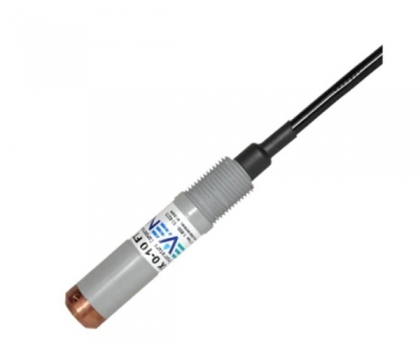

用途：SDX是一种压力传感器，提供准确测量结果，价格实惠、适用范围广。抗冲击、耐腐蚀的PVC外壳和全封闭式的电子设备，使SDX压力模拟传感器适用于大多数水和恶劣的流体环境。SDX也是水平测量应用程序的理想选择。SDX配备了可定制的电缆长度，通风口为传感器提供了大气参考，确保了在进行水平测量时尽可能高的精度。SDX的特点是输出一个4-20 mA的模拟信号，兼容现有电源和数据记录仪器，可以在远程监测点的数据收集。传感器外壳集成了管道螺纹，用于将SDX安全地安装到管道、储罐或其他应用程序中。
特点：
·坚固PVC外壳和全封闭式电子设备，可防冻水破坏；
·结构小巧，精度高；
·模拟输出信号（4-20 mA）；
·带排水管2芯通风电缆；
·铜制锥体探头；
技术规格：
SDX 压力水位传感器 | ||
电源电压 | 9~26 V直流电 |
|
输出电流 | 4-20 mA电流信号（呈线性对应范围） | |
工作温度 | 40℉至185℉（-40℃至85℃） | |
补偿温度 | 32℉至122℉（0℃至50℃） | |
线性 | 0~2.5英尺，范围：最大0.2% 0~5英尺，范围：最大0.2% 0~10英尺，范围：最大0.2% 0~35英尺，范围：最大0.3% 0~50英尺，范围：最大0.3% 所有范围的典型值为 0.1% | |
重复性和滞后性 | 典型值：± 0.2%量程 | |
反极性保护 | 内置于传感器中 | |
过压指标 | 0~2.5英尺：最大20 psi（46英尺） 0~5英尺：最大20 psi（46英尺） 0~10英尺：最大45 psi（46英尺） 0~35英尺：最大45 psi（103英尺） 0~50英尺：最大45psi（103英尺） | |
冲击认证测试 | 150 g | |
布线 | 红色：电源 绿色：4-20 mA 返回 银色：排水线 | |
螺纹型号 | 1/2-14直管螺纹（传感器外壳） 3/8-18直管螺纹（铜制锥体探头） | |
订购须知： | ||
型号 | 说明 | |
93720-102 | SDX压力传感器，0-2.5英尺范围，无电缆 | |
93720-105 | SDX压力传感器，0-5英尺范围，无电缆 | |
93720-110 | SDX压力传感器，0-10英尺范围，无电缆 | |
93720-135 | SDX压力传感器，0-35英尺范围，无电缆 | |
93720-150 | SDX压力传感器，0-50英尺范围，无电缆 | |
44094 | 通风的电缆，2根电线，带有排水沟 | |
93030-010 | 带排气管适配器的干燥剂盒，长度3.9英寸（10 cm） | |
93030-001 | 带排气管适配器的干燥剂盒，长度7.8英寸（20 cm） | |
物理特性： | ||
尺寸 | 101.6 mm（长） x 21.33 mm(直径) | |
重量 | 探头：61.19g 电缆：每英寸12.19 g或每厘米4 g(重量为近似值) | |
