用途：CS506森林木材湿度传感器是一种燃料湿度传感器，可以测量26601 10 hour燃料吸湿棒的水分含量。燃料吸湿棒能够模拟森林地面上类似大小的小树枝的水分含量。CS506/26601组合被用于评估森林火灾，其数据经常被纳入预先布线或定制的火情监测站。CS506能够采集小直径森林火灾燃料的水分重量百分比(1%=1 g水/100g干燃料）。CS506森林木材湿度传感器由一个环氧封装的电子器件组成，使用时域反射法（TDR）技术来测量26601 燃料吸湿棒的水分含量。传感器产生一个±0.7 Vdc方波频率，使用坎贝尔科学数据记录器上的模拟或脉冲通道读取，数据记录器通过二次校准将频率测量值转换为燃料湿度百分比。

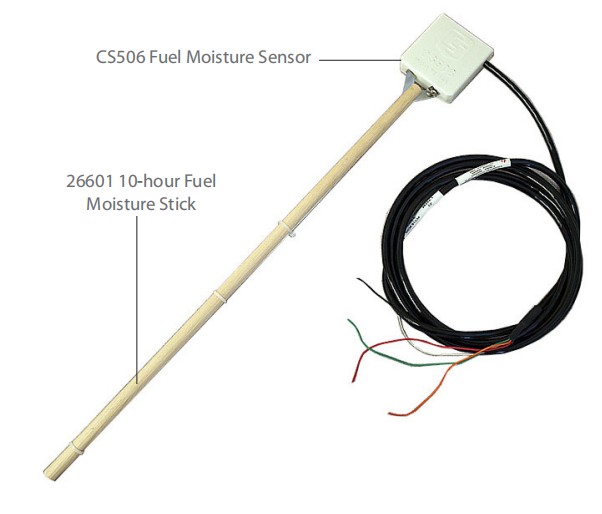

注：该图像展示了一个CS506燃料湿度传感器连接了26601燃料吸湿棒，26601燃料吸湿棒需要单独购买。
特点：
兼容大多数坎贝尔科学数据记录器
可与CS205/107燃油温度传感器安装在同一木桩上
自动监测，不需要人为管理
兼容扩频无线电、窄带无线电、移动电话和卫星发射机等遥测选项
技术规格：
CS506森林木材湿度传感器 | ||
量程 | 0-70%水分含量 |
|
供电 | 5-18Vdc | |
启动电压 | 5 Vdc（> 4 Vdc；最大18 Vdc） 0 Vdc时关闭（< 1 Vdc时） | |
电流消耗 | 65 mA（激活状态） 45 μA（休眠状态） | |
尺寸 | 10.16 x 6.35 x 1.91 cm（4 x 2.5 x 0.75英寸） | |
重量 | < 0.5 kg (< 1 lb) | |
燃料水分测量精度： | ||
0-10%范围 | ±1.25%（最坏情况） ±0.74%（均方根误差） | |
10-20%范围 | ±0.9%（均方根误差） ±2%（最坏情况） | |
20-30%范围 | ±3.4%（最坏情况） ±1.94%（均方根误差） | |
30-50%范围 | ±2.27%（均方根误差） ±4.11%（最坏情况） | |
