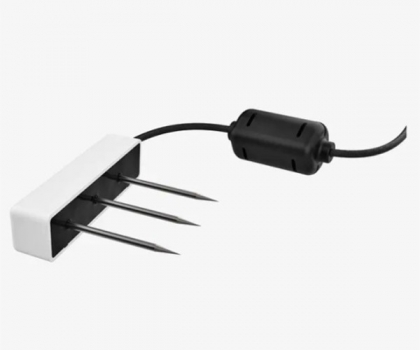

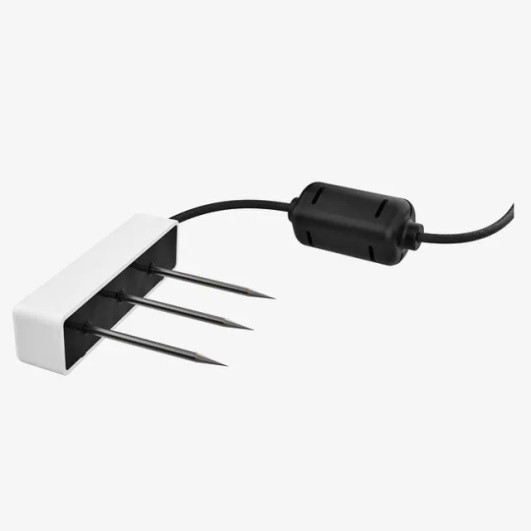

TEROS 11 土壤水分和温度传感器

测量参数

体积含水量(VWC)

测量精度

一般校准: ±0.03 m³/m³(±3.00% VWC)，典型值在溶液EC< 8.000 μS/cm的矿质土壤中
介质特定校准: 在任何多孔介质中为 +0.01-0.02 m³/m³
表观介电常数(εa): 1-40(土壤范围)，±1εa(无单位)40-80，测量值的15%

量程

矿物土壤校准: 0.00-0.70 m³/m³
无土栽培介质校准: 0.0-1.0 m³/m³
表观介电常数(εa): 1(空气)至80(水)
注意: VWC 范围取决于传感器校准到的介质。自定义校准将适应大多数基材的必要范围。

测量温度

范围: -40至+60℃
分辨率: 0.1℃
准确度: +1.0C从-40到0℃ +0.5℃从0到+60°C
注意: 如果传感器没有完全浸入感兴趣的介质中，适用传感器的温度测量可能不准确，因为到更长的平衡时间。

测量频率

70兆赫

分辨率

0.001 m³/m³

供电和通讯：

电源电压(VIN至GND)

最低: 4.0 VDC
典型: NA
最大值: 15.0 VDC

数字输入电压(逻辑高电平)

最低: 2.8V
典型值: 3.6V
最大值: 5.0V

数字输入电压(逻辑低电平)

最小值: -0.3 V
典型值: 0.0V
最大值: 0.8 V

数字输出电压(逻辑高电平)

最低: NA
典型值: 3.6V
最大值: NA

电源线转换率

最小值: 1.0 V/ms
典型: NA
最大值: NA

电流消耗(25 毫秒测量期间)

最小值: 3.0 毫安
典型值: 3.6 毫安
最大值: 16.0 毫安

电流消耗(睡眠时)

最低: NA
典型值: 0.0 毫安
最大值: NA

上电时间(DDI串行)

最小值: 80 毫秒
典型: NA
最大值: 100 毫秒

开机时间(SDI-12)

最低: NA
典型值: 245毫秒
最大值: NA

开机时间(SDI-12、DDI串行禁用)

最小值: 145 毫秒
典型值: 155 毫秒
最大值: 165 毫秒

数字输入电压(逻辑高电平)

最低: 2.8V
典型值: 3.6V
最大值: 5.0V

数字输入电压(逻辑低电平)

最小值: -0.3 V
典型值: 0.0V
最大值: 0.8 V

测量持续时间

最小值: 25 毫秒
典型: NA
最大值: 150 毫秒

通讯规范

输出：DDI 串行或 SDI-12 通信协议

数据记录器兼容性：METER ZL6、EM60 和 Em50 数据记录器或任何支持 4.0 至 15 VDC 电源和串行或 SDI-12 通信的数据采集系统

工作环境：

工作温度范围

最低: -40.00℃
典型: NA
最大值: 60.00℃
注意: 在某些条件下，传感器可能会在更高的温度下使用;

尺寸规格：

传感器长度

长度: 9.4 厘米(3.70英寸)

传感器宽度

宽度: 2.4 厘米(0.95 英寸)

传感器高度

高度: 7.5 厘米(2.95英寸)

探针长度

5.5 厘米(2.17 英寸)

电缆长度

5m(标准)
75 m(最大自定义电缆长度)
注: 如果需要非标准电缆长度，请联系客户支持。

电缆直径

0.165 +0.004 (4.20±0.10mm)最小护套为 0.030(0.760 mm)

连接器类型

3.5 毫米立体声插头连接器或剥线和镀锡线

立体声插头连接器直径

3.5 毫米

导体规

22-AWG/24-AWG 排扰线

其他：

遵守

根据 ISO 9001:2015
EM ISO/IEC 17050:2010(CE 标志)
2014/30/EU和2011/65/EU
EN61326-1:2013和 EN55022/CISPR 22制造
