用途：

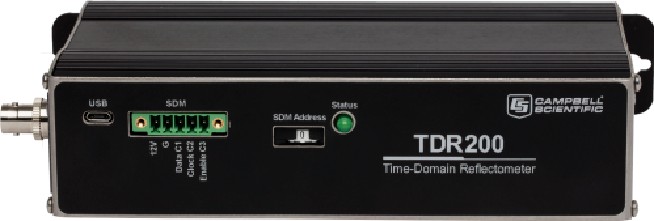

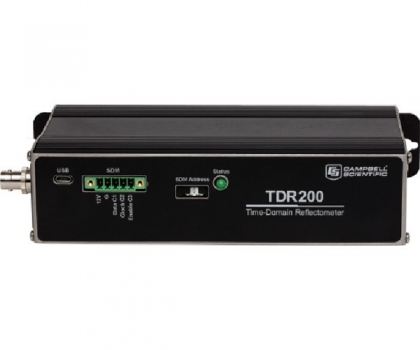

TDR200时域反射仪是坎贝尔科学时域反射仪（TDR）系统的核心。
TDR系统准确地确定土壤体积含水量、土壤体积电导率、岩体变形或用户特定的时域测量。
一个Campbell Scientific数据记录器可以控制多个TDR200反射计。
特点：
低功率
强度高，耐用
灵敏度高
低噪声
高级波形滤波高级波形
分析算法向后兼容TDR100系统（仅限CRBasic数据记录器）
60 Hz高频记录l
可同时测量512个TDR探针
详细说明：
TDR200产生一个短上升时间电磁脉冲，该脉冲被施加到同轴系统，该系统包括用于土壤水分测量的TDR探头。然后，反射计对得到的反射波形进行采样和数字化，以进行分析或存储。
经过的行进时间和脉冲反射幅度包含车载处理器用于快速准确地确定土壤体积含水量、土壤体积电导率、岩体变形或用户特定时域测量的信息。
数据记录器收集250点波形，并在大约两秒内对其进行分析。每个波形可以有多达10112个数据点，用于监测岩体变形或边坡稳定性中使用的长电缆长度。先进的噪声滤波和平均使在嘈杂环境中进行精确测量成为可能。完整的系统基于TDR200的完整系统包括TDR200、SDM8X50多路复用器、数据记录器、电源、外壳和探头。传感器设置、故障排除和程序生成。
土壤水分测量应用：
一个CSI数据采集器可最多同时连接并控制16个TDR200时域反射计，从而实现大范围的组网测量。该TDR系统包括多种类型的土壤探头，用户可根据测量深度、土壤类型等的不同需要选择不同类型的探头。一套TDR系统可最多连接512个TDR土壤水分探头。
PCTDR软件能够提供系统控制、对监测数据的处理和故障诊断等功能。
技术规格：
TDR200时域反射仪 | ||
测量参数 | 多孔介质（如土壤）的体积含水量（VWC）、土壤电导率（EC）、岩体变形 |
|
脉冲发生器输出 | 250 mV至50Ω | |
输出阻抗 | 50Ω±1% | |
组合脉冲发生器的时间响应 &采样电路 | ≤85 ps | |
脉冲发生器畸变 | ±16%（前1 ns内） ±1%（1 ns后） | |
脉冲长度 | 25.5 μs | |
波形平均 | 1至128 | |
工作温度范围 | -50° to +70°C | |
电源电压 | 未调节的12 Vdc（9.6至16 Vdc）最大150 mA，USB供电（5 Vdc） | |
所需设备 | 测量系统 | |
尺寸 | 21.6 x 5.1 x 10.7厘米（8.5 x 2.0 x 4.2英寸） | |
重量 | 0.79公斤（1.75磅） | |
波形采集（-注-选定长度上的20至10112个波形值距离为Vp=1。时间是单向的） | ||
广泛波 | 0至3800 m（距离）0至27.75μs（时间） | |
分辨率 | 1.35毫米（距离） <4.4 ps（时间 | |
探针间距/直径/长度 | 32毫米/3.3毫米/120毫米 | |
静电防护 | 空气±8 kV至2Ω 触点±4 kV至2Ω 浪涌±2 kV至2Ω | |
电力消耗 | 测量期间120mA,睡眠模式1 mA。 | |

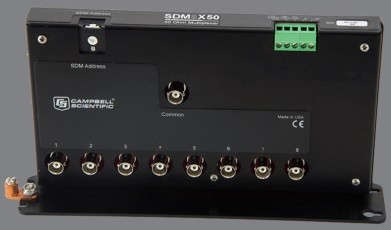

SDM8X50 系列扩展板 | 图片 | |
输入电压 | 12V DC |
|
功耗 | 不活动时：< 1 mA 工作是：约90mA | |
重量 | 590g | |
安装尺寸 | 24.9 x 12.2 x 4.6 cm | |
土壤水分传感器（TDR）
SS-TDR200系统，属于可定制系统，有多中TDR探头可供选择，如：CS605、CS610、CS630、CS635、CS640、CS645.
探头型号 | 探针尺寸 | 探头体尺寸 | 电缆类型 | 适用范围 | 最大电缆长度 |
CS605 | 长：30cm 直径：0.475cm | 长：10.8 cm 宽：7.0 cm 厚：1.9 cm | RG58 | 小于1.4 dS/m 推荐普通土壤使用 | 15 m |
CS610 | 长：30cm 直径：0.475cm | 长：10.8 cm 宽：7.0 cm 厚：1.9 cm | RG8 低损耗 | 小于1.4 dS/m 推荐普通土壤使用 | 25 m |
CS630 | 长：15cm 直径：0.318cm | 长：5.75 cm 宽：4.0 cm 厚：1.25 cm | RG58 | 小于3.5 dS/m 推荐高电导率土壤使用 | 15 m |
CS635 | 长：15cm 直径：0.318cm | 长：5.75 cm 宽：4.0 cm 厚：1.25 cm | LMR-200 低损耗 | 小于3.5 dS/m 推荐高电导率土壤使用 | 25 m |
CS640 | 长：7.5cm 直径：0.159cm | 长：4.5 cm 宽：2.2 cm 厚：1.0 cm | RG58 | 小于5.0 dS/m 推荐超高电导率土壤使用 | 15 m |
CS645 | 长：7.5cm 直径：0.159cm | 长：4.5 cm 宽：2.2 cm 厚：1.0 cm | LMR-200 低损耗 | 小于5.0 dS/m 推荐超高电导率土壤使用 | 25 m |
