用途：

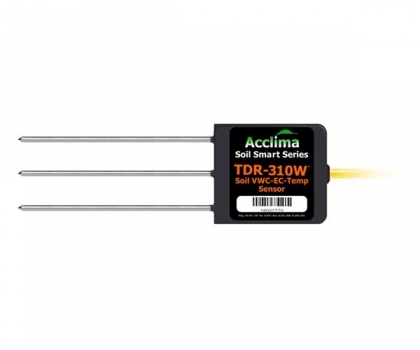

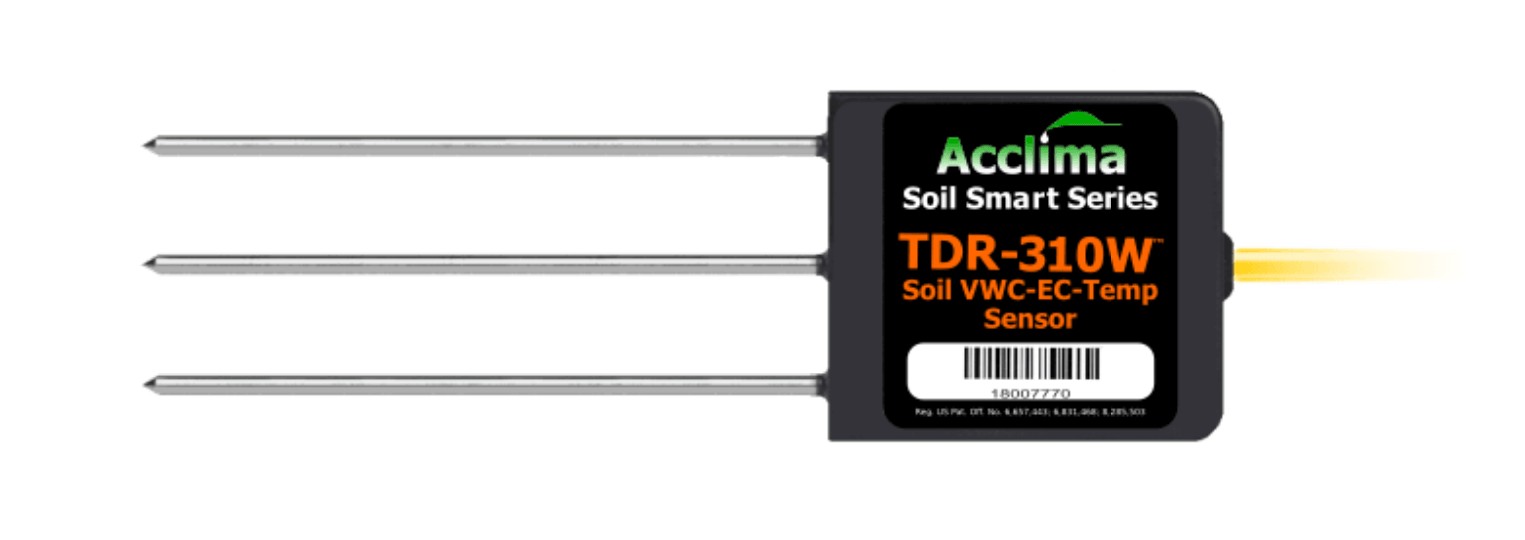

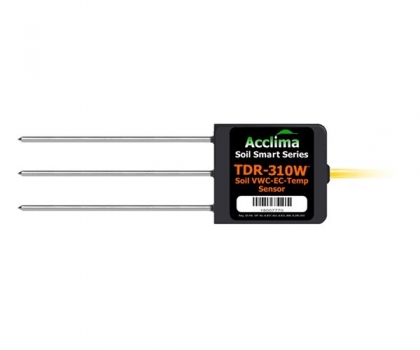

TDR-310W广泛应用于土壤水分，温度，电导率测量。基于TDR原理（时域反射）具有高电压波形输出，TDR-310W较短的探针允许适合在标准的岩棉块测量，当土壤电导率高时可以有效地进行测量，分辨率高达5ps，高精确度的数字化波形和分析固件提供了土壤的真实信息。TDR-315N的形状被设计为较浅土壤面的安装，提供探针对齐工具，以确保探针推入土壤时平行。并通过一个3-wire SDI-12接口读取数据，兼容任何符合SDI-12版本1.4及更早版本的数据记录器。
特点：
SDI-12 接口
3根10cm不锈钢探针
5米标准防水电缆
防水环氧树脂填充外壳保护
测速快，入射波，从20%上升到80%只需要300 ps（皮秒）
波形数字分辨率高达5ps（皮秒）
入射波振幅：2.3 V
设计用于高电导率和沙土中测量
可以用于土壤和无土栽培的介质
技术参数：
TDR-310W 土壤水分温度电导率传感器 | ||
测量参数 | 体积含水量 相对介电常数 体积电导率 土壤温度 孔隙水电导率（EC） |
|
测量精度 | 体积含水量：±2% FS 相对介电常数：±2 体积电导率(0 ~ 1000 uS/cm)：±25us/cm 体积电导率(1000 ~ 2500 uS/cm)：±2.5% 体积电导率(2500 ~ 3000 uS/cm)：±5% 土壤温度（5~35℃）：±0.25℃ 土壤温度（-15~50℃）：±0.5℃ | |
测量范围 | 体积含水量：0% ~ 100% 相对介电常数：1 ~ 100 体积电导率：0 ~ 3000 µS/cm 土壤温度：-40~55℃ 孔隙水电导率（EC）：0 ~ 55000 µS/cm | |
分辨率 | 体积含水量：0.1% 相对介电常数：0.1 体积电导率：1us/cm 土壤温度：0.1℃ | |
重复性(RMS偏差） | 体积含水量：0.07% 相对介电常数：0.07 体积电导率：3 µS/cm 土壤温度：0.01℃ | |
绝对最大额定值： | ||
电源电压（在红线和白线之间测量） | 最小限度：-16V 最大限度：+16V | |
SDI-12 数据电压（蓝白线） | 最小限度：-16V 最大限度：+16V | |
施加到传感器杆的外部电压 | 最小限度：-0.3V 最大限度：+4V | |
静电放电，中心杆 | IEC 61000−4−2（ESD） | |
储存温度 | -40~60℃ -40~140℉ | |
运行条件： | ||
工作电源电压 | 6.5V~15V | |
工作温度（由于结冰导致的 VWC 误差） | -30℃~55℃ | |
工作温度（VWC准确，不允许结冰） | 0~55℃ | |
能量消耗： | ||
空闲电流（传感器供电但不活动，20 °C） | <10 uA | |
空闲电流（-35 至 +50 °C） | <50 uA | |
传感器读取时间 | 0.3 s (典型值) | |
传感器读取电流（电源电压 = 12V） | 118 mA (典型值） | |
传感器读取电流（电源电压 = 7V） | 150 mA（典型值） | |
传感器通讯电流 | 6 mA（典型值） | |
SDI-12数据线电气特性： | ||
输入(当传感器空闲或接收数据时) | ||
对地电阻 | 160㏀~175㏀ | |
VIL(“标记”状态下所需的输入电压) | -1V~1.3V | |
VIH(“间隔”状态下所需的输入电压) | 3.2V~6V | |
输出(当传感器传输数据时) | ||
输出阻抗 | 1000Ω~1250Ω | |
VOL（“标记”状态下的输出电压） | 0~0.25V | |
VOH(“间隔状态下的输出电压) | 4.7V~5.2V | |
物理特性： | ||
尺寸(不含电缆) | 16 cm x 5.3 cm x 2 cm | |
重量(不含电缆) | 94 g | |
电缆重量 | 32.7 g/m | |
材质 | 304不锈钢，环氧树脂，ABS塑料 | |
电缆 | 3 根铜导线，22 Ga.，防水和抗紫外线 PVC 护套，总直径 4.8mm | |
通信协议 | SD1-12版本1.4 | |
