用途：

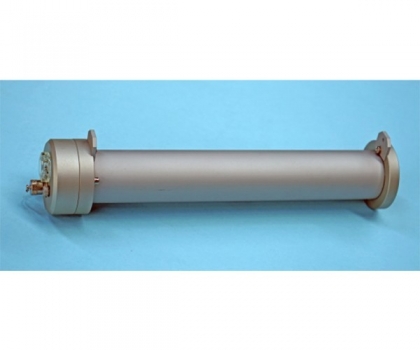

DN5-AF日射强度计用于测量瞄准太阳时的太阳直接法向辐照度（DNI）。视野是一个5º的立体角。它超过了国际标准化组织（ISO）对A1级快速响应镜面平焦度计的规范。
DN5-AF具有无源微伏输出。
DN5-BF是DN5-AF的B级版本。
特点：
● 机身由船用铝制成，经过阳极氧化处理，可提供耐用、耐腐蚀的表面。所有紧固件均为不锈钢。
● 该窗口由光学蓝宝石制成，在光谱带通和硬度方面优于光学玻璃。
● 窗户是平齐安装的，以防止雨水或碎屑堆积。
● DN5-AF具有嵌入集成腔中的薄膜热电堆传感器。
● 薄膜配置提供了极其快速的响应。
● 将热电堆嵌入空腔中有助于通过屏蔽热电堆接收器表面使其不直接暴露在天空中来较大限度地减少辐射零点偏移误差。传感器单元嵌入与仪器主体隔离的热物质中。
● 传感器产生与入射太阳辐射大小成正比的模拟电压，并根据温度相关性校正响应。DN5-AF上提供了一个单独的传感器温度输出，以便用户可以监测仪器温度（DN5-BF版本上有可用选项）。
● DN5-AF采用硅胶干燥剂瓶密封，以防止内部冷凝。

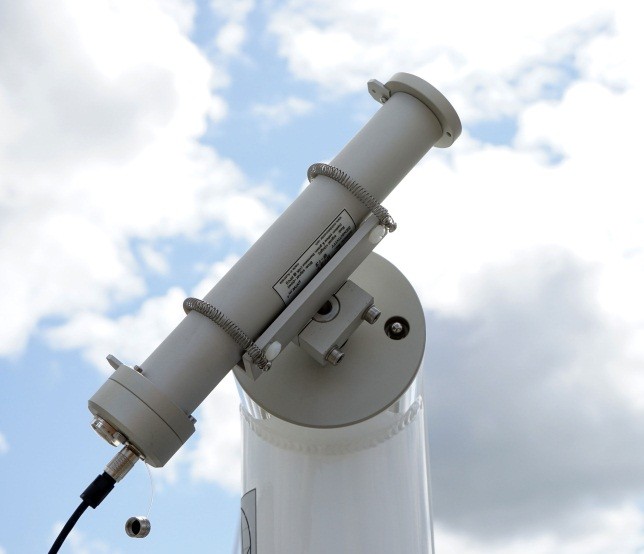

● 身体上安装了一个屈光度计，这样仪器就可以准确地对准太阳。
技术参数：

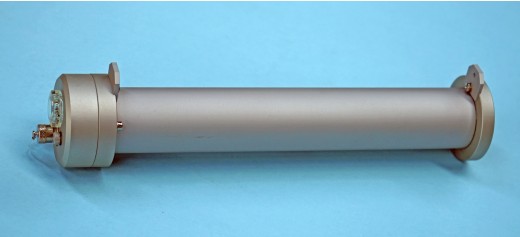

DN5-AF &DN5-BF直接辐射传感器 | 图片 | |
全开角 | 5° |
|
坡角 | 1° | |
边界角 | 4° | |
光强范围 | 0——4000 W.m-2 | |
光谱范围 | 200——5000nm | |
灵敏度（典型） | 10——15µV/W.m-2 | |
校准方法 | 室外符合ISO 9059，可追溯到WRR | |
校准周期 | 2年（推荐） | |
校准精度 | ± 2% (工厂标定，可溯源WRR) | |
可实现的不确定度（分钟总数） | U95=1.5%（仪器、校准、测量的RSS） | |
工作温度 | -40—80℃ | |
工作湿度 | 0—100% RH | |
温度输出，DN5-AF | YSI 44031热敏电阻(10KW @ 25°C) | |
输出阻抗 | 7KΩ | |
测量输入阻抗 | >10MΩ | |
窗口材料 | 光学蓝宝石，2mm厚度 | |
机体构造 | 海洋级阳极氧化铝，抗腐蚀 | |
干燥剂 | 硅胶(橙色，无毒)，可接触 | |
电缆长度 | 6m，仪表端带连接器 | |
密封等级 | IP67 | |
尺寸大小 | 310 x 225x 110mm | |
净重量 | 0.75kg | |
运输尺寸和重量 | 310 x 225 x 110毫米，1公斤 | |
保修 | 2年（标准）/5年（有条件） | |
性能规格 | ISO9060:2018快速反应等级A | DN5-AF & DN5-BF (典型) |
响应时间 | < 0.5s (95%) | 0.3 s (95%) |
零偏移响应(5°C/小时) | ± 1 W.m - 2 | < ± 0.2 W.m - 2 |
不稳定(一年间隔) | ± 0.5% | < 0.2% |
非线性(100 - 1000 W.m -2 ) | ± 0.2% | <± 0.2% |
光谱误差(280-4000nm) | ± 0.2% | ± 0.2% |
温度反应 | ± 0.5% | <± 1% (DN5-BF) |
倾斜响应(1000 W.m -2 ) | ± 0.2% | <± 0.2% |
