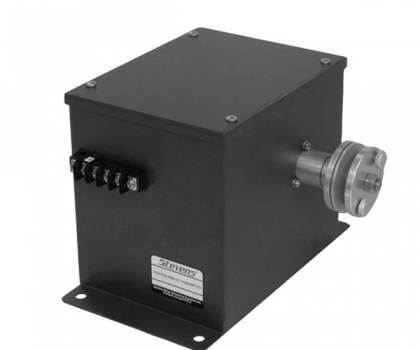

用途：Stevens（PAT）位置模拟变送器接受水位输入，并提供多个电气输出，取决于外部连接。PAT主要为4~20 mA输入，适用于 Stevens AXSYS MPU、DOT LOGGER 或 DataLogic 3000 等设备。PAT 还可提供 0.2 至 1 或 1 至 5 V 直流电输出，具体取决于外部屏障条形连接。当与Stevens仪器一起操作时，PAT从以下位置获得动力接收设备。如果作为独立发射器运行，用户必须提供电源，通常为 13 至 40 V 直流电。PAT安装在铝制外壳中。盖子可以取下以接近零和跨度调整以及主要范围变化的齿轮。基本PAT由一个皮带轮轴组成，通过一对齿轮连接到精度电位计。安装 18 英寸或 375 mm 来选择英制或公制范围周长滑轮。电位计的输出驱动一个电路，该电路将输入轴位置转换为 4 至20 mA 信号。零点和量程电位计提供了一种将PAT范围设置在限值内的方法对于每个模型。两个精密电阻器允许选择两个电压输出范围中的一个带着外部隔离带上的跳线。
特点：
·英制或公制输入；
·7个可调节范围；
·双线，4 mA电流输出；
·方便的屏障连接；
·坚固金属外壳；
技术规格：

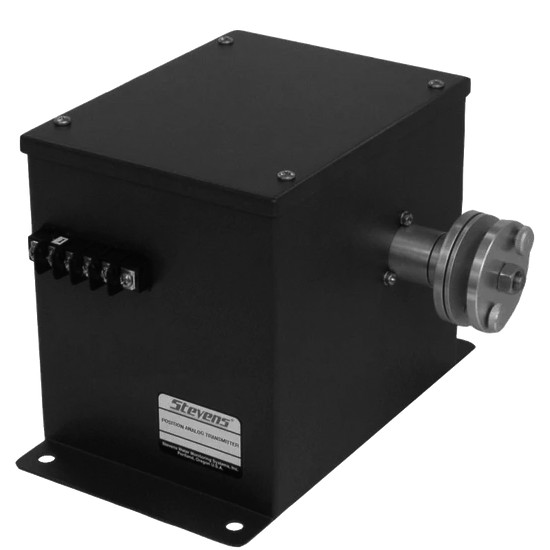

PAT浮子水位传感器 | |||
输入端 | 轴和滑轮夹接受标准Stevens 18英寸或375毫米周长浮动滑轮。 |
| |
输出端 | 4~20 mA，0.2至1或1至5 V直流电。 | ||
范围 | 根据齿轮和电位器的选择确定（详情见表）。 | ||
扭矩 | 型号 1、2 和 3：0.3 盎司或更少。 型号 4 至 7：0.6 盎司或更少。 | ||
精度 | 热误差小于0.05%/℃。其他误差（不包括浮点滞后和线移误差）对于模型2和模型3的误差小于0.75%，对于其他四种模型则小于0.38%。精度计算是基于调整带内任何范围的最大水头。所有范围的典型值为 0.1% | ||
工作温度 | ~40至+70°C（~40至+158°F） | ||
电源要求 | 由已连接的Stevens研究所提供。当接收机类型为4~20 mA时，必须将12.4至40 V 直流电由接收机或与接收机串联的电源提供。当接收机类型为0.2至1 V直流电时，必须由电源提供13.4至40.2 V直流电。当接收机类型为1至5 V直流电时，必须由电源提供17.4至41 V直流电。在考虑到回路电路电阻后，提供给变送器的电压必须在这些范围内。 | ||
相对湿度 | 相对95%，非冷凝。可通过在外壳中安装新鲜的干燥剂改进。 | ||
订购须知： | |||
型号 | 最大量程 | 可调范围 | |
45197 | 0.8英尺(0.2米） | 0~0.2至0~0.8英尺（0.05至0.2 m） | |
2.5英尺(0.6米） | 0~0.8至0~2.5英尺（0.2至0.6 m） | ||
10英尺(2.6米） | 0~2.5至0~10英尺（0.65至2.6 m） | ||
46129 | 18英尺(4.6米） | 0~18至0~32英尺(4.6至8.1米） | |
32英尺(8.1米） | 0~10至0~18英尺(2.6至4.6米） | ||
58英尺(14.5米） | 0~32至0~58英尺(8.1至14.5米） | ||
105英尺(26米） | 0~58至0~105英尺(14.5至26米） | ||
物理特性： | |||
尺寸 | 5.0英寸（宽）x6.4英寸（长）x5.85英寸（高） | ||
重量 | 0.816g | ||
