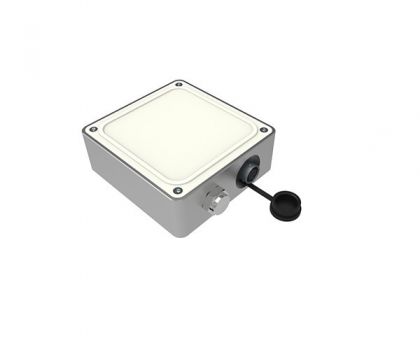

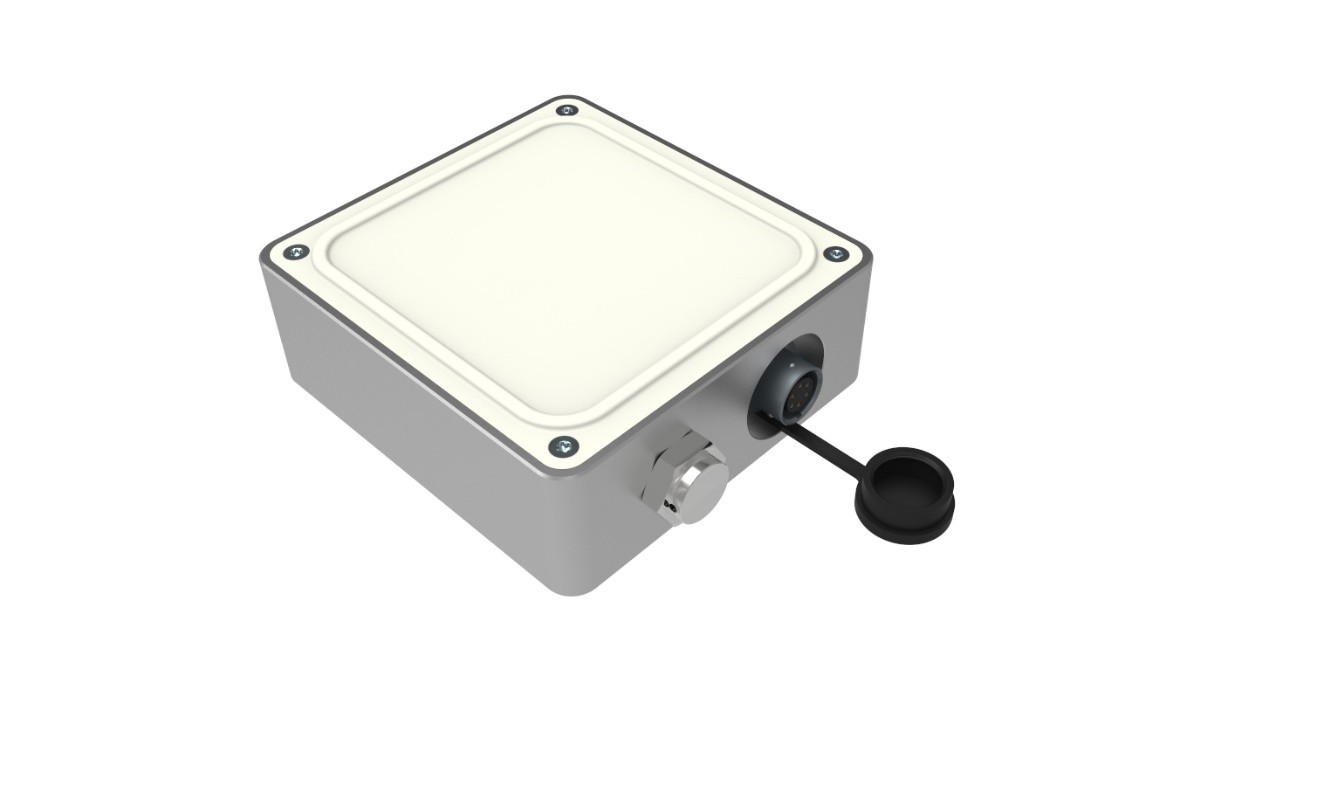

用途：DJ-4002雷流速仪（24Ghz）是一款集成微带天线，射频电路及信号处理电路的雷达流速仪，直接输出目标的速度信息，用于河道及地下管网流速测量。雷达采用德国进口集成芯片，前置低噪声放大器，超高灵敏度。
技术规格：
DJ-4002 雷达流速仪（24Ghz） | ||
测量参数 | 河道/地下管网水体流速 |
|
测量精度 | ±0.01m/s | |
量程 | 0.1-20m/s | |
分辨率 | 0.01m/s | |
流速方向识别 | 双向自动识别（可配置过滤） | |
测量时间 | 1 次/s | |
供电和通讯： | ||
电源供应器 | 9-24 VDC（典型值为12V，极限电压为36V） | |
耗电 | 100mA@12V | |
线缆 | 接口为六芯航空插头； 红色：VCC、黑色：GND、蓝/绿：485+、棕/黄：485- | |
波特率 | 9600（可调） | |
通讯协议 | RS485传输，兼容ASCII\MODBUS两种协议，可自行根据相应指令切换协议模式。 | |
发射 | ||
频率范围 | 24GHz | |
辐射功率EIRP | 20dBm | |
天线： | ||
发射天线增益 | 18.5dB | |
接收天线增益 | 18.5dB | |
发射天线辐射角度(3dB) | ±6 deg ±12 deg | |
发射天线辐射角度(3dB) | ±6 deg ±12 deg | |
工作环境： | ||
工作温度 | 最高85℃ | |
存储温度 | 最高125℃ | |
尺寸规格： | ||
仪器尺寸 | 94mm×99mm×35mm | |
