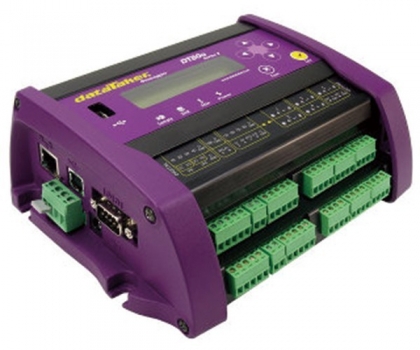

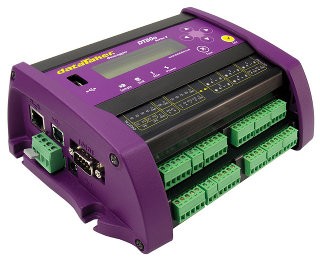

支持振弦传感器DT80G 智能数据采集器是理想的所有岩土数据数据采集器。采集器内置的振动线支持工程师在岩土工程的工作环境中提供理想的数据采集和监控解决方案。
低成本、低功耗的DT80G非常灵活，易于配置的通信、数据采集和数据分析。实时或存储多达500万个数据点的数据视图。数据存储和恢复可以通过USB，FTP，手机、Modbus、SCADA、以太网或Web实现。网页服务器允许浏览器访问数据和文件，FTP通过因特网或移动电话网络提供数据到您的办公室，而不需轮询或特殊的主机软件。
特点：
·支持振弦式传感器，包括
-引脚RST工具
-边坡指标
-土仪器等
·每通道低成本
· Web网络接口
·Modbus连接传感器和监控
· 多达15个传感器模拟输入(最高±30V)
· 可扩展到300个模拟输入
技术规格：
模拟通道 | |
二线共享单端 | 15个（单端） |
二线隔离差分 | 10个（差分） |
三线和四线隔离 | 5个（差分） |
精度 | |
直流电压 | 0.1％（5℃到40℃）；0.35％（－45℃到70℃） |
直流电流 | 0.15％（5℃到40℃）；0.45％（－45℃到70℃） |
直流电阻 | 0.1％（5℃到40℃）；0.35％（－45℃到70℃） |
频率 | 0.1％（5℃到40℃）；0.25％（－45℃到70℃） |
多路转换器 (通道选择器) | |
输入阻抗 | 可选择100KΩ， >100MΩ |
共模范围 | ±3.5V 或当电压为30V时，共模电压为±35V |
采样 | |
最大采样速度 | 25Hz (无噪声剔除时，可达70Hz ) |
有效分辨率 | 18 位 |
线性 | 0.01% |
共模抑制30mV范围 | >90dB |
差模抑制 | >35dB |
传感器激发 | |
模拟通道 | 4.5V， 250μA 或 2.5mA 或 转换到外部电源 |
热电偶 | |
类型 | B， C， D， E， G， J， K， N， R， S， T |
校准标准 | ITS-90 |
适用材料 | Pt， Ni， Cu |
阻抗范围 | 10Ω至 10KΩ |
集成温度传感器 | |
适用类型 | LM34 - 60， AD590， 592， TMPxx，LM135，235，335 |
桥路传感器 | |
接线方式 | ¼， ½ & 全桥 |
激发方式 | 电压或电流 |
4-20mA 电流回路 | |
并联数值 | 100Ω到共用端或外接并联20Ω–200Ω电阻器 |
数字输入/输出 | |
通道数量 | 8个输入、输出通道适用于状态 & 计数或状态输出 |
输入类型 | 8个逻辑电平 (最大30V)；测量状态或低速计数 (最大10Hz)；在休眠状态中不能实现低速计数 |
输出类型 | 4个FET (30V 100mA)，4个逻辑电平输出 |
继电器输出 | 1个闭锁的继电器(最大30vdc， 1A) |
专用计数通道 | |
数量 | 4个高速计数输入或2个相位调码器输入，最大100kHz；2个感应输入（10mV）适用于电磁信号采集 |
尺寸 | 32位 |
SDI-12 通道 | |
数量 | 4个SDI-12输入， 共享数字通道 |
传感器串口通道 | |
方式 | RS232， RS422， RS485 |
波特率 | 300至115200 |
函数 | sin()， cos()， tan()， asin()， acos()， atan()，abs()， sqrt()， 平均值， 最大值， 最小值， 固定周期内的最大值发生时间，固定周期内的最小值发生的时间，方差， 积分，直方图，疲劳分析(疲劳循环计数)等 |
报警 | |
条件 | 高， 低， 范围内和范围外 |
延迟 | 可选择报警延迟时间 |
报警的启动 | 通过设定数值， 执行dataTaker的指令，传输信息 |
数据采集计划的时序安排 | |
计划数量 | 11 |
计划采集速率 | 10ms至多日 |
内部存储 | |
容量 | 128MB = 约10，000，000采集点 |
可移动USB存储设备(可选配附件) | |
类型 | 与USB 1.1或USB 2.0 驱动器兼容 e.g. 闪存驱动器 |
容量 | 大约90，000 数字点每兆字节 |
通讯界面 | |
以太网 | 界面：10BaseT； 协议： TCP/IP (UDP， FTP) |
RS232 | 速度： 300至115k波特率(57，600初始设置) 握手线： DCD， DSR， DTR， RTS， CTS 支持的Modem： 自动答复和拨号接出 协议： PPP， TCP/IP (UDP， FTP) |
USB | USB 1.1， 12Mb/秒 – 有效的COM通讯口 |
显示和键区 | |
类型 | LCD， 2线，16字符， 背后照明 |
显示功能 | 通道读数， 报警状态， 系统工作状况 |
键区 | 6个键用于查看通道及数据采集器状态和功能执行 |
LED状态 | 4个状态显示，包括采样状态、磁盘、电源和提醒关注显示 |
固件升级 | |
通过 | RS232， 以太网， USB 串口或U盘 |
实时时钟 | |
标准分辨率 | 200μs |
精度 | ±1 分/年 (0°C 至 40°C)，±4 分/年 (-40°C 至 70°C) |
电源 | |
外接电源的范围 | 10 至 30Vdc |
能耗 | |
外接电源的范围 | 10 至 30Vdc |
峰值功率 | 12W（12Vdc1A） |
物理特征和工作环境 | |
结构 | 锌和氧化铝涂层 |
尺寸 | 180 x 137 x 65mm |
重量 | 1.5kg (4kg 加包装) |
工作范围 | |
温度 | –45°C 至 70°C 如果工作温度在–15°C 至50°C之外，将缩短电池寿命和影响LCD正常工作 |
湿度 | 85% RH， 无冷凝 |
附件包括 | |
Resource光盘 | 包括软件， 视频培训和使用手册 |
通讯电缆 | USB 电缆 |
转换电源 | 输入： 1 10/240V交流 输出： 1 5VDC 800mA |
