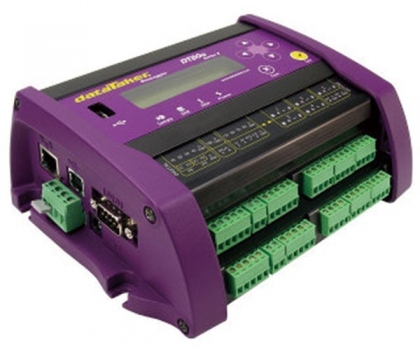

DataTaker DT80是一款智能数据采集器，具有很多特性，可应用在多个领域。DT80是一款结构坚固、独立工作、低能耗的数据采集器，具有U盘存储、18位A/D分辨、通讯组网多样及内置显示屏等特性。DT80 的双重通道技术可使用多达10个隔离的差分模拟输入或15个共享的单端模拟输入。
支持多个SDI-12传感器网络、Modbus协议的SCADA系统，同时支持FTP、Web网络接口、可开关的12V电压输出，DT80可应用于环境、工业等很多领域的监控。
特点：
·U盘用于采集的数据及程序传输
·双重通道隔离技术
·2个智能传感器串口
·用户可自定义内存记忆空间及数据存储形式
·网路服务器用于浏览器访问
·FTP(文件传送协议)用于数据自动传送
·Modbus用于SCADA连接
·SDI-12传感器组成的网络系统
·多达15个模拟(± 30V)传感器输入
·可扩展到300个模拟输入
·12个灵活宜用的数字通道
技术规格：
模拟通道 | |
二线共享单端 | 15个（单端） |
二线隔离差分 | 10个（差分） |
三线和四线隔离 | 5个（差分） |
精度 | |
直流电压 | 0.1％（5℃到40℃）；0.35％（－45℃到70℃） |
直流电流 | 0.15％（5℃到40℃）；0.45％（－45℃到70℃） |
直流电阻 | 0.1％（5℃到40℃）；0.35％（－45℃到70℃） |
频率 | 0.1％（5℃到40℃）；0.25％（－45℃到70℃） |
多路转换器 (通道选择器) | |
输入阻抗 | 可选择100KΩ，>100MΩ |
共模范围 | ±3.5V 或当电压为30V时，共模电压为±35V |
采样 | |
最大采样速度 | 25Hz (无噪声剔除时，可达70Hz ) |
有效分辨率 | 18 位 |
线性 | 0.01% |
共模抑制30mV范围 | >90dB |
差模抑制 | >35dB |
传感器激发 | |
模拟通道 | 4.5V， 250μA 或 2.5mA 或 转换到外部电源 |
热电偶 | |
类型 | B， C， D， E， G， J， K， N， R， S， T |
校准标准 | ITS-90 |
适用材料 | Pt， Ni， Cu |
阻抗范围 | 10Ω至 10KΩ |
集成温度传感器 | |
适用类型 | LM34 - 60， AD590， 592， TMPxx，LM135，235，335 |
桥路传感器 | |
接线方式 | ¼， ½ & 全桥 |
激发方式 | 电压或电流 |
4-20mA 电流回路 | |
并联数值 | 100Ω到共用端或外接并联20Ω–200Ω电阻器 |
数字输入/输出 | |
通道数量 | 8个输入、输出通道适用于状态 & 计数或状态输出 |
输入类型 | 8个逻辑电平 (最大30V)；测量状态或低速计数 (最大10Hz)；在休眠状态中不能实现低速计数 |
输出类型 | 4个FET (30V 100mA)，4个逻辑电平输出 |
继电器输出 | 1个闭锁的继电器(最大30vdc， 1A) |
专用计数通道 | |
数量 | 4个高速计数输入或2个相位调码器输入，最大100kHz；2个感应输入（10mV）适用于电磁信号采集 |
尺寸 | 32位 |
SDI-12 通道 | |
数量 | 4个SDI-12输入， 共享数字通道 |
传感器串口通道 | |
方式 | RS232， RS422， RS485 |
波特率 | 300至115200 |
函数 | sin()， cos()， tan()， asin()， acos()， atan()，abs()， sqrt()， 平均值， 最大值， 最小值， 固定周期内的最大值发生时间，固定周期内的最小值发生的时间，方差， 积分，直方图，疲劳分析(疲劳循环计数)等 |
报警 | |
条件 | 高， 低， 范围内和范围外 |
延迟 | 可选择报警延迟时间 |
报警的启动 | 通过设定数值， 执行dataTaker的指令，传输信息 |
数据采集计划的时序安排 | |
计划数量 | 11 |
计划采集速率 | 10ms至多日 |
内部存储 | |
容量 | 128MB = 约10，000，000采集点 |
可移动USB存储设备(可选配附件) | |
类型 | 与USB 1.1或USB 2.0 驱动器兼容 e.g. 闪存驱动器 |
容量 | 大约90，000 数字点每兆字节 |
通讯界面 | |
以太网 | 界面：10BaseT； 协议： TCP/IP (UDP， FTP) |
RS232 | 速度： 300至115k波特率(57，600初始设置) 握手线： DCD， DSR， DTR， RTS， CTS 支持的Modem： 自动答复和拨号接出 协议： PPP， TCP/IP (UDP， FTP) |
USB | USB 1.1， 12Mb/秒 – 有效的COM通讯口 |
显示和键区 | |
类型 | LCD， 2线，16字符， 背后照明 |
显示功能 | 通道读数， 报警状态， 系统工作状况 |
键区 | 6个键用于查看通道及数据采集器状态和功能执行 |
LED状态 | 4个状态显示，包括采样状态、磁盘、电源和提醒关注显示 |
固件升级 | |
通过 | RS232， 以太网， USB 串口或U盘 |
实时时钟 | |
标准分辨率 | 200μs |
精度 | ±1 分/年 (0°C 至 40°C)，±4 分/年 (-40°C 至 70°C) |
电源 | |
外接电源的范围 | 10 至 30Vdc |
能耗 | |
外接电源的范围 | 10 至 30Vdc |
内置电池 | 6V (1.2AHr)铅酸电池 |
峰值功率 | 12W（12Vdc1A） |
工作时间 | |
每1秒采样一次 | 6.5小时 |
每1秒采样一次 | 1天 |
每1分钟采样一次 | 10 天 |
每小时采样一次 | 3.5月 |
物理特征和工作环境 | |
结构 | 锌和氧化铝涂层 |
尺寸 | 180 x 137 x 65mm |
重量 | 1.5kg (4kg 加包装) |
工作范围 | |
温度 | –45°C 至 70°C 如果工作温度在–15°C 至50°C之外，将缩短电池寿命和影响LCD正常工作 |
湿度 | 85% RH， 无冷凝 |
附件包括 | |
Resource光盘 | 包括软件， 视频培训和使用手册 |
通讯电缆 | USB 电缆 |
转换电源 | 输入： 1 10/240V交流 输出： 1 5VDC 800mA |
