系统介绍：
时域反射计（TDR）广泛用于测量土壤体积含水量、体积电导率和岩体变形。TDR测量没有破坏性，并能提供很好的精确度和准确度。
TDR系统的主要组件是CSI 数据采集器、TDR200反射计、SDMX50系列同轴多路器、连接电缆和TDR探头。
TDR200 由Windows 软件PCTDR 控制，或在CR数采中使用TDR2000 指令控制。通常情况是，系统由蓄电池和太阳能给整个监测系统供电。
岩体变形测量应用：
TDR200可用于检测岩体变形，监测与山体滑坡、采矿及建筑活动相关的变形状况，同轴电缆置于钻孔内，并以砂浆填充同轴线缆与钻孔之间的空隙，以保证同轴电缆与周围土体或岩体同步变形。
TDR200激发的电磁脉冲沿同轴电缆向深处传播，滑坡土体或岩体的位移和变形将使同轴电缆产生局部剪切、拉伸变形，从而引起同轴电缆局部特性阻抗的改变，电磁波将在这些区域发生反射，并反应于反射信号中，根据反射信号的返回时间及后射系数大小便可确定埋置于土体中的同轴电缆变形的位置以及变形量的大小，从而得到滑动面的位置及位移。

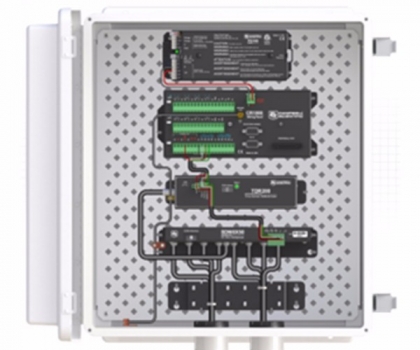

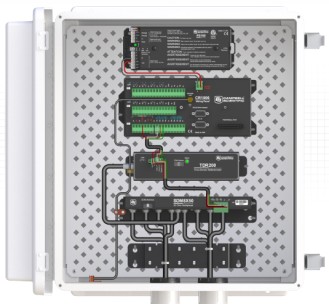

TDR系统可以将CR系列数据采集器与一个TDR20反射计一起安装在野外防护机箱内，数采使用指令控制电缆测试仪的工作；只在测量时供电，大大降低了电源需求，数采数字化存储电缆测试系列的波形数据，可实现无人值守工作。
土壤水分测量应用：
一个CSI数据采集器可最多同时连接并控制16个TDR200时域反射计，从而实现大范围的组网测量。该TDR系统包括多种类型的土壤探头，用户可根据测量深度、土壤类型等的不同需要选择不同类型的探头。一套TDR系统可最多连接512个TDR土壤水分探头。
PCTDR软件能够提供系统控制、对监测数据的处理和故障诊断等功能。
系统特点：
无破坏，可进行长期的、实时土壤监测
传感器稳定性好,无需维护
使用简便，低功耗，性能卓越
土壤水分、电导率或反射波形的采集仅需2s
可同时测量512个TDR探针
运用PCTDR软件进行系统设置非常便利
数据传输灵活，多种通讯方式可选传感器瞬时响应
适用多种CSI的数采，如：CR6, CR800, CR850, CR1000, CR3000
测量参数：
土壤水分
可扩展测量参数：
风速风向、气压、空气温湿度、辐射等各种需要的气象参数等
系统组成：
传感器：
TDR200时域反射仪（点击查看技术参数）
系统附件：防护机箱套件，安装支架套件，太阳能供电套件（可选交流供电套件），无线传输模块（选配）
标准系统含8个传感器，可根据需要增加气象传感器，如风速风向，空气温度，湿度，气压，辐射等。
可提供定制化方案，更多相关信息请联系点将科技
T40W-40AH (40W/40AH太阳能供电套件) | ||
太阳能组件技术参数 |
 | |
额定峰值功率 | 40W | |
开路电压（Voc） | 21.5V | |
峰值电压（Vmp） | 17.5V | |
峰值电流（Imp） | 2.29A | |
短路电流（Isc） | 2.55A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 40AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |

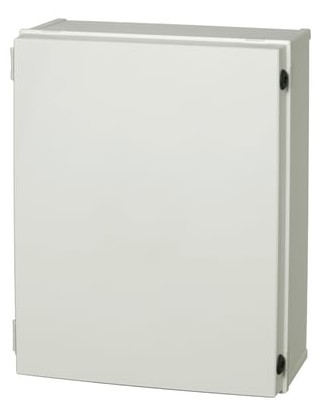

防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
 |
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |

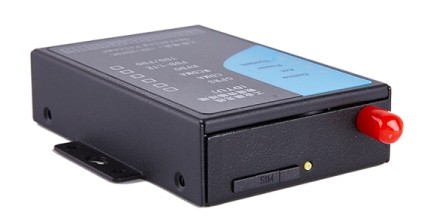

4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
 |
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
