系统介绍：

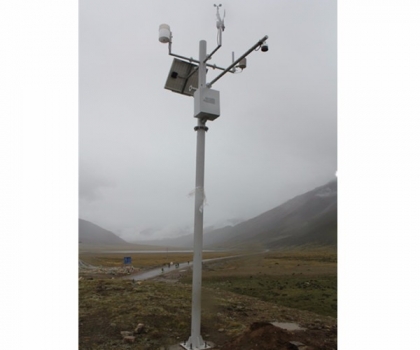

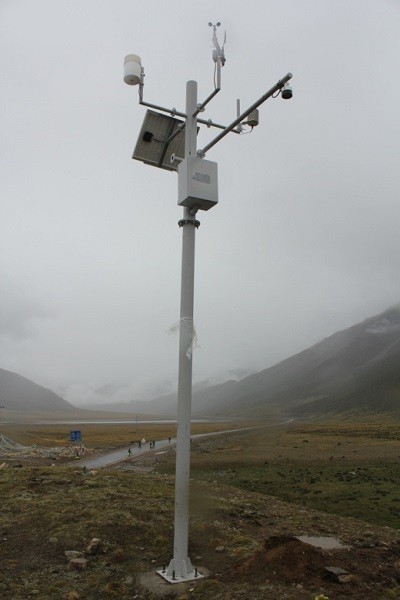

DJ-6411滑坡深部位移压力流量观测系统主要进行降水和融雪过程中堆积层滑坡体含水、孔隙压力及位移的观测。通过在冰碛物滑坡位置布设气象站点，观测区域中的气温、降水和积雪量；在深部布设位移、孔隙压力和含水量传感器，实时观测降雨或冰雪消融过程中坡体深部的孔隙压力和含水量的变化以及坡体位移量的产生。通过这一系列手段，充分收集冰碛物堆积层滑坡滑动过程中的各个因素，为研究其启动机制提供基础数据。
系统特点：
适合科研和标准测量等用途
易安装、便于维护
测量精度高，无须人工参与
要素灵活组配
集数据采集和无线通讯于一体，并具有图表显示功能
数据采集密度可以自行设置
状态监控
支持交流/太阳能供电方式
免维护，适合于野外应用
可单站应用也可无线数据传输
大容量数据存储器
测量参数：
风速风向、温度湿度、雨量、雪厚、位移等
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
系统组成：
传感器：
200-03002风速风向传感器（点击查看技术参数）
PTS-420位移传感器
系统附件：防护机箱套件，安装支架套件，太阳能供电套件（可选交流供电套件），无线传输模块（选配）
可提供定制化方案，更多相关信息请联系点将科技
部分部件介绍：
PTS-420位移传感器 | 图片 | |
传感器类型 | PRT1000欧姆 铂电阻 |
|
温度量程 | -40~60℃ | |
温度精度 | ±0.2℃（23℃时） | |
长期稳定性 | <0.1℃/年 | |
响应时间 | 2秒（63%时间常数，1m/s） | |
相对湿度传感器 | ||
传感器类型 | HC101 相对湿度探头 | |
相对湿度量程 | 0~100%RH | |
相对湿度精度 | -15--40 ℃ ≤90%RH ±(1.3+0.003·RH读数)%RH >90%RH ±2.3%RH -25--60℃ ±(1.4+0.01·RH读数)%RH -40--60℃ ±(1.5+0.015·RH读数)%RH | |
长期稳定性 | <1%RH/年 | |
响应时间 | 2秒（63%时间常数，1m/s） | |
其他技术参数 | ||
工作温度 | -40~60℃ | |
输出信号 | 0~1V | |
能耗 | < 1.2 mA （12VDC） | |
供电 | 7~30 VDC 典型 ： 12 VDC | |
防护等级 | IP65 | |
外形尺寸 | 21mm（直径）×160mm（长） | |
重量（含线缆） | 290g （最长线缆长度可以延长到300米） | |
T40W-40AH (40W/40AH太阳能供电套件) | ||
太阳能组件技术参数 |
| |
额定峰值功率 | 40W | |
开路电压（Voc） | 21.5V | |
峰值电压（Vmp） | 17.5V | |
峰值电流（Imp） | 2.29A | |
短路电流（Isc） | 2.55A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 40AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |

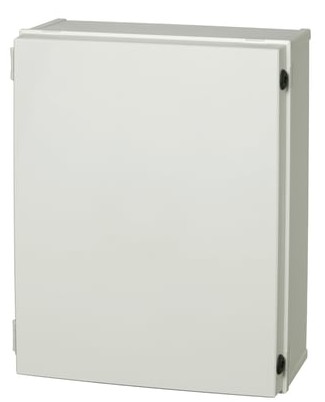

防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
|
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |

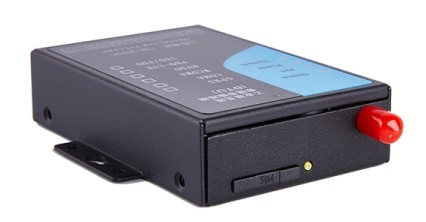

4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
