系统简介：
风蚀指地表松散物质被风吹扬或搬运的过程，以及地表受到风吹起颗粒的磨蚀作用。

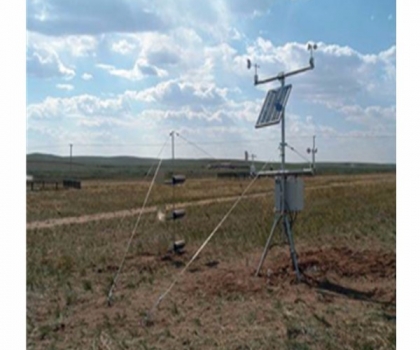

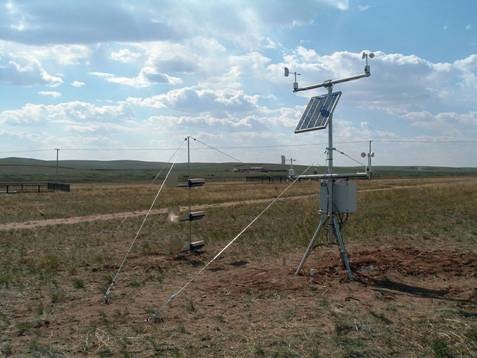

DJ-6517B风蚀监测系统由数据采集器、风速传感器、风向传感器、风蚀通量传感器、安装支架和供电部件等组成。用于自动记录风沙侵蚀的起始时间和强度、风剖面沉淀物随时间变化的累计量，记录相关过程中的气象参数。
原理：风蚀传感器用来测量砂的动量通量，两个输出量是动能和撞击的颗粒数。原理是电荷量和粒子的动能成正比。电荷、电压和电容的关系是：
Q（电荷）= C（电容）V（电压） V=q/C
电容器中电压的波动像不规则的楼梯一样，单个粒子的动能对每一节楼梯上的电荷会产生影响。当加在电容器上的电压超过内部的参考电压时，电容器就会重复这个过程。一次快速的放电脉冲会转换成粒子的能量值显示出来，而这个能量值是单个的粒子能量的积累值。进行野外的标定时，传感器的输出脉冲数要参考一次风蚀时收集的被风蚀的沙石总数。由于粒子的速度、拽力系数和质量的不同，它的最小粒子的直径很难确定。传感器可以测量低速撞击传感器时直径大约在50到70 微米的粒子，但不能测得10到50微米的粒子。
风蚀传感器应该和砂石收集器的距离比较近，安装地面的地形应该很平坦或者植被不会引起风蚀传感器和砂石收集器的移动。风蚀传感器尽量的和所测的环境接触。每个采集点的取样周期最好是15秒或30秒。，通常取样周期从15秒到2小时都可以，根据采集器存储量来定。
系统特点：
风蚀通量传感器可对风沙粒子进行计数、动态能量和高脉冲分析，对测量工作，提供了必要的数据保障；
风沙收集器的转轴采用的是开放式设计，沙子无法在转轴处停留，保证了长期使用和免维护；
风沙收集器可以用户自定义采集的剖面数量和高度，非常方便；
供电采用太阳能供电系统，保证长时间工作；
可选配各种气象传感器。
测量参数：
风速风向、温湿度、风沙收集、风沙粒子数、风沙粒子动能等
可扩展测量参数：
辐射、大气压、土壤温湿度、盐度等
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
系统组成：
系统主机：CR1000X数据采集器（点击查看技术参数）
传感器：
HygroVUE™ 5数字温湿度传感器（点击查看技术参数）
014A风速传感器（点击查看技术参数）
024A风向传感器（点击查看技术参数）
H14-LIN 风蚀传感器（点击查看技术参数）
DJ-5101风沙收集器
系统附件：防护机箱套件，安装支架套件，太阳能供电套件（可选交流供电套件），无线传输模块（选配）
可提供定制化方案，更多相关信息请联系点将科技
部件介绍：
DJ-5101风沙收集器 | ||
集沙盒材质 | SUS304不锈钢 |
|
收集口尺寸 | 20mm×50mm | |
集沙盒 | 3个/套（可定制） | |
筛网 | 60目 | |
收集率 | 约90%空气中的沙尘（直径小于0.84毫米） | |
收集器容量 | 约0.58L/盒 | |
T40W-40AH (40W/40AH太阳能供电套件) | ||
太阳能组件技术参数 |
 | |
额定峰值功率 | 40W | |
开路电压（Voc） | 21.5V | |
峰值电压（Vmp） | 17.5V | |
峰值电流（Imp） | 2.29A | |
短路电流（Isc） | 2.55A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 40AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |
防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
 |
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |
4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
 |
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
