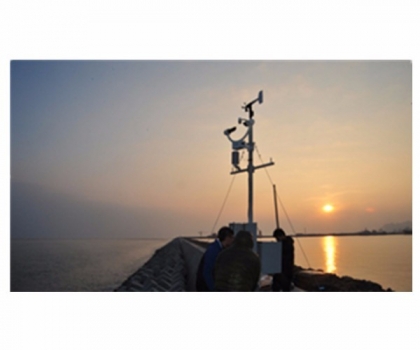

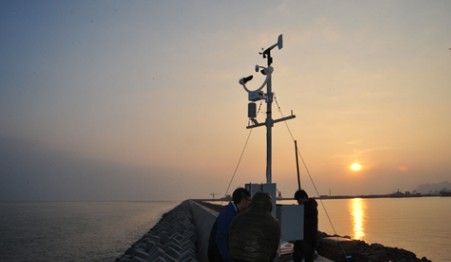

系统介绍：DJ-6515B船载自动气象站可以测量航行所到达区域的海上观测风向、风速、大气压力、空气温度、相对湿度、降雨量、能见度等气象要素，采集器将各传感器提供的信号收集、处理、编码后经通信模块发送到中心站，经中心站接收、解码、处理后汇入数据库，提升海上气象灾害监测、预报、预警能力。为航海运输、港口生产、海上作业、海洋渔业及近海海产品养殖、环湾公路客货运输安全等提供快速、及时、周到的气象服务保障。依据《地面气象观测规范》、《海洋气象观测》进行设计。
系统特点：
完整的气象系统，适合船舶航行、科研和标准测量等用途
易安装、便于维护
测量精度高，无须人工参与
要素灵活组配
集数据采集和无线通讯于一体，并具有图表显示功能
数据采集密度可以自行设置
状态监控
支持交流 / 太阳能供电方式
免维护，适合于野外应用
可单站应用也可组网布点，无线数据传输
大容量数据存储器
船体支架安装要求：
支架安装地点：船首上风处，避免靠近船体排烟和空调换气区域
支架高度：3米
直径：50mm
电源：提供12V直流电源
通讯方式：提前布置好支架到控制中心的信号联络，采用RS485传输方式
测量参数：
能见度、降水、风速风向、空气温湿度等
可扩展测量参数：
总辐射，紫外辐射等
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
系统组成
系统主机：CR1000X数据采集器（点击查看技术参数）
传感器：
HMP155A-L空气温湿度传感器（点击查看技术参数）
CS106压力传感器（点击查看技术参数）
05106海洋风速风向传感器（点击查看技术参数）
CS120能见度仪（点击查看技术参数）
系统附件：防护机箱套件，船体支架套件，太阳能供电套件（可选交流供电套件），无线传输模块（选配）
可提供定制化方案，更多相关信息请联系点将科技
部件介绍：
32500电子罗盘 | ||
精度 | ± 2 度 | |
分别率 | 0.5 度 | |
信号输入 | 低频交流信号 | |
灵敏度 | 50mv 10hz | |
范围 | 0-2000hz | |
风向 | 电位计 | |
风向输入 | 0-5000 =0-355 | |
激发 | 5000毫伏 | |
输出 | 0-5000mv ，RS232 ，RS485 | |
操作温度 | -50 TO +50 度 | |
电源 | 11 to 30 VDC 40MA | |
尺寸大小 | 12*7.3*5.3 | |
T40W-40AH (40W/40AH太阳能供电套件) | ||
太阳能组件技术参数 |
| |
额定峰值功率 | 40W | |
开路电压（Voc） | 21.5V | |
峰值电压（Vmp） | 17.5V | |
峰值电流（Imp） | 2.29A | |
短路电流（Isc） | 2.55A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 40AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |

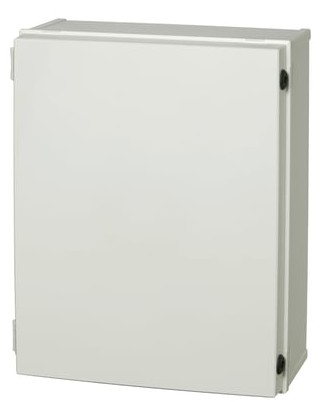

防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
|
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |

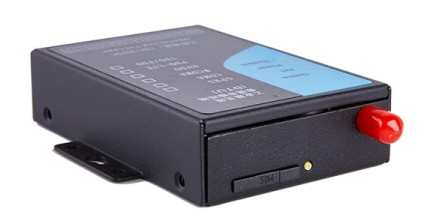

4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
