系统简介
蒸渗仪是研究生态系统中水分平衡、及其相关参数的一个重要系统，主要是针对水分在大气、植物、土壤、土壤生物、地下水的运输转移过程，及发生的相互作用等农业、林业水分相关问题而研制。主要通过土壤称重系统、监测系统和数据采集系统来研究柱状土壤中水分运移、水分平衡等相关的影响因素。
本蒸渗系统主要包括：
1、 土柱桶：尺寸可根据用户需求定制；
2、 翻斗渗漏器：测量下渗水量；
3、 称重单元：称量土壤质量，根据质量变化和下渗水量，可以得出蒸发水量；
4、 土壤墒情测量单元：包括水分、水势、温度等测量指标；
5、 数据采集和存储单元，数据远程传输模块；
6、 供电单元；
7、 蒸渗地下室：可根据用户需要设计和建造。
本系统是野外研究土壤蒸发、水分平衡的重要工具，可用于测定蒸腾蒸发量、研究作物耗水规律、测定土壤水向下的渗漏量。一体化结构设计，安装简易，数字化称重测量结构，可配备GPRS数据采集器实现数据的远程传输，也可以作为传感器接入已有的观测系统中进行观测，降低科研成本。
工作原理：

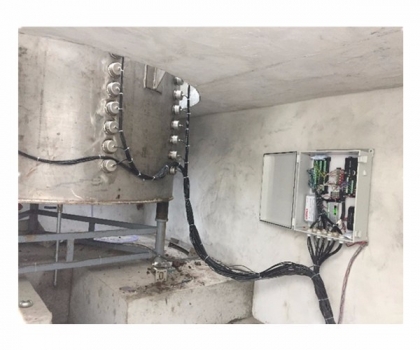

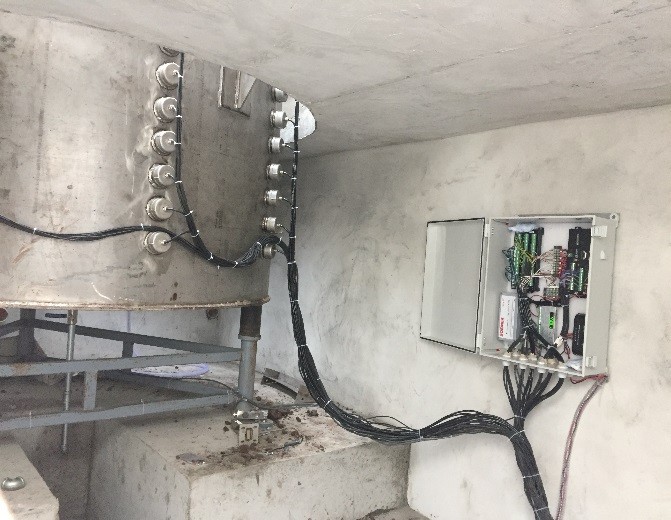

本系统首先根据客户需求设计和定制土柱桶，然后根据土柱桶的大小设计和建造匹配的地下室，将土柱桶安放在地下室内的称重传感器上，开口外露到地面。在土柱桶内布设相应的土壤水分、温度、水势等传感器，最后回填原位土。通过称重传感器和翻斗渗漏器可以得出当地土壤的蒸渗量，数据采集系统将相关数据采集和存储，再通过GPRS远程通信模块将数据传回客户端。
系统特点：
完整的土壤蒸渗系统，适合农业生产、科研和水利测量等用途；
便于维护，适合野外长期监测；
测量精度高，无须人工参与；
集数据采集和无线通讯于一体，并具有图表显示功能；
数据采集密度可以自行设置；
支持交流 / 太阳能/电池供电方式；
可单站应用也可组网布点，无线数据传输；
大容量数据存储器；
可以外接各类土壤，环境气象传感器；
测量参数：
土壤水分、土壤温度、土壤蒸发量、土壤入渗量
可选测量参数：土壤电导率、土壤热通量、土壤水势、土壤溶液取样
系统组成：
系统主机：CR1000X数据采集器（点击查看技术参数）
传感器：
土壤水分传感器（点击查看技术参数）
MPS-6土壤水势、温度传感器（点击查看技术参数）
Hydra II土壤多参数传感器 （点击查看技术参数）
HFP01土壤热通量板
土壤温度传感器
称重传感单元
部分部件介绍：
HFP01土壤热通量板
灵敏度：50 µV/ W.m-2
电阻 (额定)：2 W
温度范围：-30—70℃
反应时间：± 4 分钟
量程：< 0.1%/℃
土壤温度传感器
测量范围：50℃~70℃
准确度：0.1℃（0℃~70℃），0.2℃（-25℃~0℃），0.4℃（-50 to -25℃）
测量重复性：小于0.05℃
精度：±0.2℃（-20℃~65℃时），±0.5℃（-40℃~80℃时）
漂移：小于0.02℃每年（在非冷凝环境下，年平均温度低于30℃）
平衡时间：30s
自加热条件：小于0.01℃（2.5v激发电源下）
工作环境：50 to 70℃，0~100%RH
输入电压：2.5VDC激励电源
称重传感单元

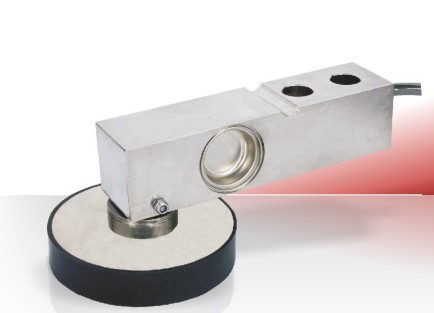

称重传感器
称量范围：300；500；750；1.000；1.200；2.000；3.000；5.000（kg）
输出公差：±0.1%
电缆长度：5m
工作温度范围：-20~70℃
标称温度范围：-10~40℃
过载范围：150%
极限载荷：200%
断裂负荷：300%

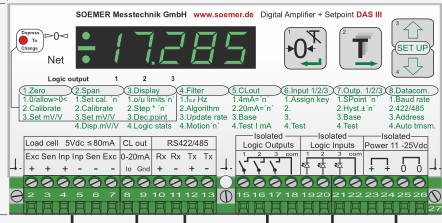

信号处理器
输入信号范围：+/- 3.2 mV/V，分辨率0.05μV/ d
工作电压：11~25 VDC，最大4瓦
工作温度：-10~ +50℃
规格：135 x 66 x 19 mm，重量约180 g
