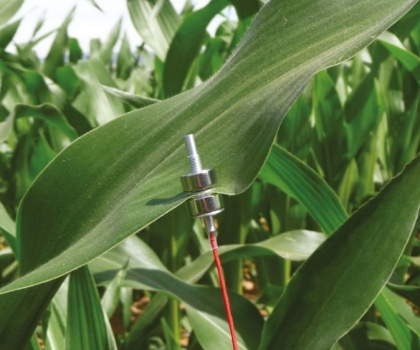

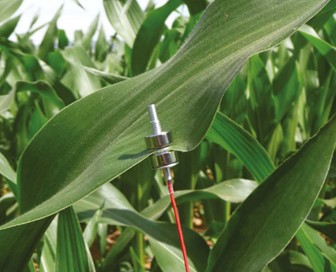

用途:Yara植物彭压监测系统是用来植物叶片的膨胀压力(或植物的“水” /“血液”压力)的相对变化以及其他微气候参数。由于膨胀压力是植物生长和水果生产的驱动力,因此适当的水管理很重要。如果植物无法获得足够的水,它将无法维持膨胀压力,并且将开始枯萎。膨胀压力是由流体推动植物细胞的细胞壁而引起的压力。需要保持植物的刚性以直立并继续正常的细胞功能。Yara植物彭压监测系统可以实时监测植物的膨胀压力的变化,为植物的灌溉提供必要的科学数据支持,已成为植物生理学、生态学、林业、农业研究的重要工具。

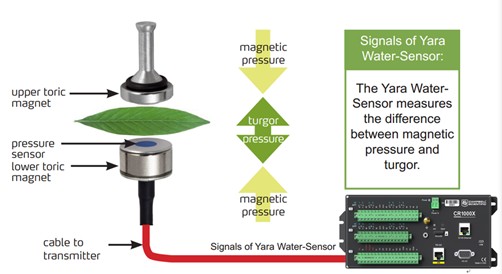

测量原理:
Yara膨压传感器用于实时测量叶片膨胀压力的变化, 叶片中的膨胀压力与传感器的电磁压力相反,该电磁压力在测量过程中保持恒定。由于灌溉或者缺水叶片的膨胀压力产生变化,由于反作用力的原理,Yara彭压传感器可以测量磁力和膨胀力之间的压力差,从而测量出植物膨压的变化。
技术参数:
Yara膨压传感器 | ||
温度范围: | +5 to +60 ℃ | |
电缆长度: | 2米 | |
传感器接触面直径: | 9mm | |
测量范围 | 0-300kPa |
CR1000X数据采集器 | ||
操作温度 | -40° 到+70°C(标准);-55° 到 +85°C(标准) | |
模拟输入 | 支持16个单端(SE)或8个差分(DIFF)输入,可单独配置,用于电压,热电偶,比例和周期平均测量。 | |
脉冲计数 | 10个 | |
电压激励终端 | 4 | |
开关12V | 2个 | |
数字I/O | 8个端口可配置用于数字输入和输出,包括状态高/低,脉宽调制,外部中断,边沿定时,开关闭合脉冲计数,高频脉冲计数,UART,RS-232,RS-485,SDM,SDI-12 ,I2C和SPI功能。 | |
输入限制 | ±5 V | |
模拟电压精确度 | 在0° 到 40°C时,±(0.04% 的测量值+偏差值) 在 -40° 到 +70°C时,±(0.06%的测量值+偏差值) 在 -55° 到 +85°C(扩展的温度范围)时,±(0.08%的测量值+偏差值) | |
ADC | 24位 | |
供电 | 10-16V | |
实时时钟精度 | 每年最大误差为3分钟,装配可选的GPS校正后可缩短至10μs | |
内置协议 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通讯协议 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位,运行频率100MHz | |
内部存储 | 128M内存,和4M电池供电SRAM | |
MicroSD卡扩展 | 最大支持8GB | |
内部锂电池 | 2.4Ah,3.6V,AA电池,仅给内部时钟和SRAM供电,可持续使用三年 | |
电力消耗(12V) | < 1 mA (空闲状态), 1 mA (激活状态, 1 Hz 扫描频率),55 mA (激活状态, 20 Hz 扫描频率), 激活状态 + 25 mA (使用RS-232/RS-485连接),激活状态 + 48 mA (使用以太网连接) | |
供电保护 | 反极性保护; 过电压保护达30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g |
