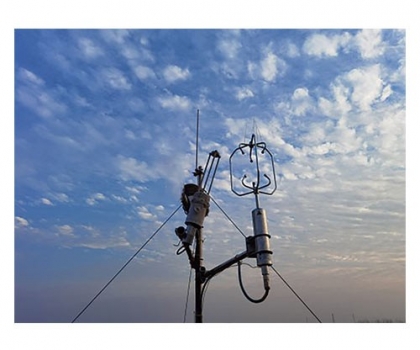

系统介绍：开路大气CH4(甲烷)通量观测系统，采用涡动协方差原理，是一种微气象学的测量方法，利用快速响应的传感器来测量大气—下垫面间的物质交换和能量交换。是一种直接测算通量的标准方法,是测定生态系统物质、能量交换通量的关键技术。由于测量方式和原理不同，涡动观测系统分为开路涡动观测系统和闭路涡动观测系统。
涡动观测系统可以测量能量通量（显热通量、潜热通量、动量通量）和物质通量（CO2 / H2O / CH4 / N2O）以及一些空气动力学参数等,主要应用于边界层理论研究、大气扩散、能量收支研究、水分等物质收支等众多领域。
通量观测适用于森林、草地、农田、沙漠、城市、水域等各种下垫面环境，被广泛应用于中科院、林科院、气象局、海洋局及各科研领域对区域碳、水循环过程的研究；做为测算生态系统与大气间物质和能量交换信息的有效手段，为分析地圈-生物圈-大气圈的相互作用提供重要的数据基础，为大尺度、长期和连续的科学研究提供支撑。
系统概述：开路涡动系统可以测量感热通量、动量通量、大气和地表面之间甲烷（CH4）的通量。这个系统包括一个数据采集器，快速响应、三维超声波风速计和快速响应的标量传感器。一个独立的测量温湿度的低速响应的传感器也是需要的，它测量的数据可以为计算气象变量做参考。水平的风速风向可以被数据采集器计算出来，用三维超声波风速计测量出来的数据。
系统特点：
可定制的系统，可提供一系列的测量选择
低功耗，适用于太阳能供电
可以长期野外监测
经济实用，易于安装和维护
没有来自二氧化碳和其他气体分子的交叉干扰
无运动部件，稳定可靠
超灵敏的激光光谱学带来较低的漂移
基于QCLAS技术，采用窄线宽ICL或QCL
响应速度0-20Hz可调，可兼顾小涡度、高风速情况满足野外高频处理需求
测量参数：
CH4通量、动量通量、湍流强度、三维超声波风速、空气温湿度
可扩展测量参数：
气压、总辐射、光合有效辐射、土壤水分、土壤温度、土壤热通量等

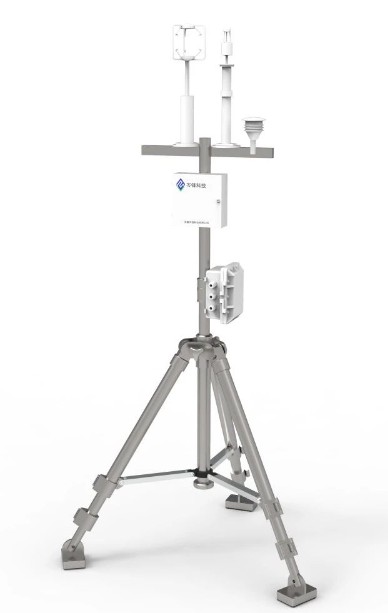

系统组成：
系统主机：CR1000X数据采集器（点击查看技术参数）
传感器：
HKT-Wind3D 型超声波风速风向传感器
TR1101 开路式CH4甲烷分析仪
DG10TH空气温湿度传感器
传感器介绍：
HKT-Wind3D 型超声波风速风向传感器 | ||
风速 |
| |
测量范围 | 0～100m/s | |
分辨率 | 0.01m/s | |
精度 | < 1.5% RMS | |
风向 | ||
测量范围 | 0-359.9° | |
分辨率 | 1° 或 0.1° | |
精度 | 2° （ 1° Min） | |
声速 | ||
测量范围 | 300-360m/s | |
分辨率 | 0.01m/s | |
数字输出 | ||
通讯接口和协议 | RS232， RS485,ASCII 文本或二进制格式 | |
波特率 | 9600到115200 | |
模拟输出 | ||
4通道输出 | 12 位输出精度 | |
输出范围 | 由软件设定 | |
输出方式 | 4-20mA， 0-5V， 0-10V | |
型号输出 | ||
刷新率 | 1,2,4,8,10,16,20,32,50HZ(MAX) (注意：处于极限刷新率时，通讯速 率不得低于 115200) | |
输出方式 | m/s,Km/H,风级 | |
输出格式 | ASCII/ModBus | |
特殊功能 | ||
低温除冰 | 高分子内壁式碳基加热膜 （需定制） | |
低功耗 | 5 级低功耗设计， 最低工作电流不 超过 100uA（野外环境@ 20°C） | |
地磁传感器 | 自带地磁传感器对水平测试方向进 行自校准 | |
电源要求 | 12-24V DC，小于650mA，功耗小于10W | |
工作温度 | -40-60℃ | |
环境湿度 | 5-100% | |
尺寸 | 750 × 245mm | |
重量 | 1.7kg | |
TR1101 开路式CH4甲烷分析仪 | 图片 | |
CH4精度(@10Hz) | 5ppb |
|
CH4测量范围 | 0~10ppm | |
工作温度 | -20~+60 | |
环境湿度 | 0~85% | |
供电电压 | 12V-36V | |
主机功耗 | 3W | |
数据接口 | RS485/RS422 | |
尺寸 | 116*536mm | |
主机重量 | 3.78kg | |
DG10TH空气温湿度传感器 | 图片 | |
测量范围 | 温度：-40至80 ℃；湿度：0至100％RH |
|
20 C时的精度 | 温度：±0.2℃；湿度：精度：最高±1.8% RH | |
长期稳定性 | 温度：低于0.1℃/年；湿度：小于1％/年 | |
输出信号 | RS485 | |
传感器类型 | 瑞士SENSIRION高精度温湿度传感器 | |
输入电压 | 3.6V～30V | |
防护等级 | IP54 | |
工作环境 | -40~85℃; 0至100％RH | |
