系统简介：
用于测量流速从低到高变化大的水流的流量，大的水流如季节性降雨或暴雨导致的大地表径流，也适合测量农田灌溉水流或高山融化的雪水水流。排水量是指在一定时间内流过水堰的水量。一般测量流速，流速的单位是升/秒或立方米/小时。径流量测量系统可在明渠端口准确测量大氛围变化的水流量，这时流出的水量因重力是自然排放的。
工作原理：

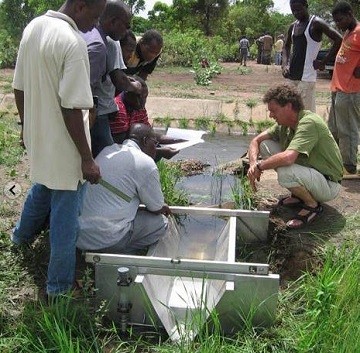

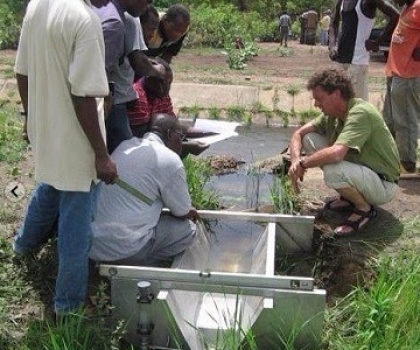

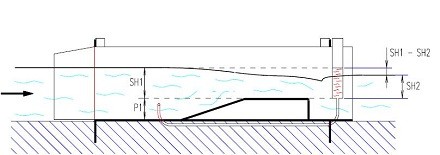

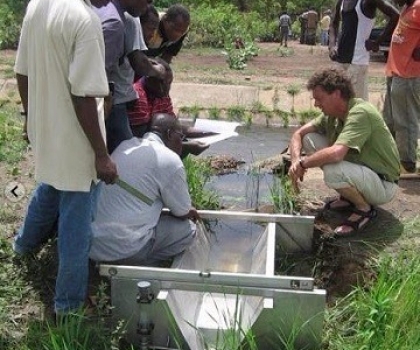

采用RBC水槽用于测量水流量，如灌渠的水流。与已知的水槽如WSC和巴歇尔氏测流槽相比，RBC水槽更加准确。标准的测量范围从0.1-8.7升/秒至2.0-145升/秒，如有需要更大的水槽也可特制。与压力传感器和数采仪连接可以建立自动观测系统。要保证测量的准确性，放置测流槽时一定要注意水流经测流槽时不能有阻碍。将测流槽水平放置后即可开始测量。测量水在入口处的波动情况。测流槽末端有一个静水井，可以在那里读取水波动的测量情况。运用标准公式就可以推算出水流量。 可以在数据记录器上连接一个压力传感器。
系统特点：
完整的地表径流系统，适合农业生产、科研和水利测量等用途
易安装、便于维护
测量精度高，无须人工参与
要素灵活组配
集数据采集和无线通讯于一体，并具有图表显示功能
数据采集密度可以自行设置
状态监控
支持交流 / 太阳能供电方式
免维护，适合于野外应用
可单站应用也可组网布点，无线数据传输
大容量数据存储器
可以外接各类土壤，环境气象传感器
测量参数：
降雨、流量
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
系统组成：
传感器：
DJ-5020整体式三角堰
系统附件：防护机箱套件，安装支架套件，太阳能供电套件（可选交流供电套件），无线传输模块（选配）
可提供定制化方案，更多信息请联系点将科技
部分部件介绍：

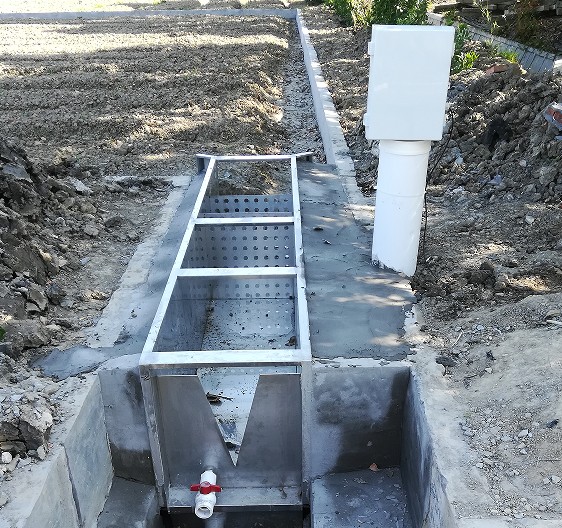

DJ-5020整体式三角堰 | 图片 | |
材质 | SUS304不锈钢 | |
尺寸（可定制） | 1500*400*500mm | |
测井尺寸 | Φ200*1200mm | |
流量测量范围 | 0-30L/s(升/s) | |
输出信号 | SDI12 | |
水位测量范围 | 0-400mm | |
水位测量精度 | 0.1mm | |
TE525MM翻斗式雨量桶 | 图片 | |
传感器类型 | 翻斗/磁簧开关 |
|
材质 | 阳极电镀铝 | |
工作温度 | 0～+50℃ | |
分辨率 | 0.1毫米（4.73毫升/翻斗） | |
测量精度 | 降雨量10毫米/小时以上时为±1%，降雨量10~20毫米/小时时为±0～3%，降雨量20~30毫米/小时时为±0～5% | |
收集口径 | 24.5厘米 | |
高度 | 29.21厘米 | |
电缆类型 | 2芯屏蔽电缆 | |
T20W-24AH (20W/24AH太阳能供电套件) | 图片 | |
太阳能组件技术参数 |
| |
额定峰值功率 | 20W | |
开路电压（Voc） | 22.4V | |
峰值电压（Vmp） | 18.2V | |
峰值电流（Imp） | 1.10A | |
短路电流（Isc） | 1.197 | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 24AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | ||
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A | |
接线端子输出12V/10A | ||
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |

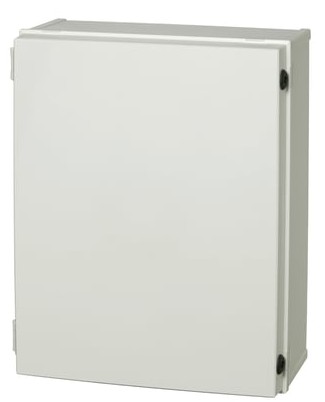

防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
|
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |

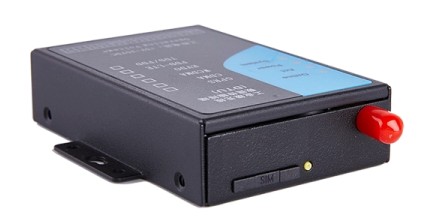

4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
标签: 径流 水土流失 水文
