系统介绍：
本系统用于生态学、微气象学和碳通量方面研究，可长期自动连续监测，采用高质量的CO2/H2O开路测量系统，测量精度高，稳定性好。配备高质量的超声风速传感器，功耗更低，分辨率更高。本系统通过CO2/H2O传感器监测CO2和H2O，通过超声风速传感器对三维风速进行监测并利用软件进行涡度相关分析。采用微气象学湍流涡动协方差模型计算，自动测量并存储CO2通量、H2O通量、显热通量、潜热通量和空气动量通量等地表和大气之间的物质和能量交换通量和摩擦风速等微气象参数。真实可靠的对实际局地的微气象环境进行数据描述。

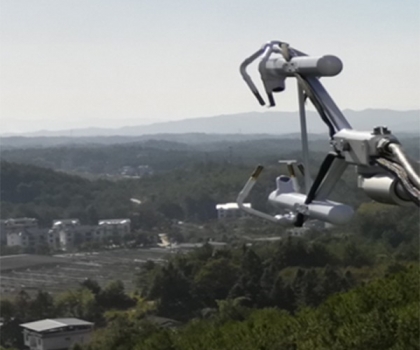

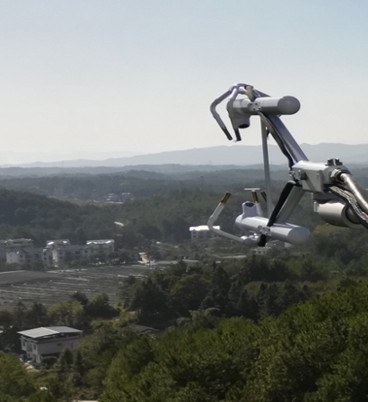

IRGASON集成了开路红外气体分析仪和三维超声风速仪，完全实现了两者的同时空测量。特别设计用于涡度协方差通量应用，这种设计使得IRGASON的安装比独立的两个仪器更容易，完全的同时空测量也增加了测量精度。IRGASON 同步测量CO2和H2O密度、空气温度、大气压、Ux/Uy/Uz三维风速，以及Ts声温。
系统概述：具有高度集成化的一体式开路涡动协方差系统，集成了数据采集、边缘采集器实时数据分析与处理、通讯等功能为一体的系统；安装部署快捷、维护量低。
系统特点：
特别的外观布局紧凑为流线体型。在流体经过传感器时，对被测流体的空气动力学影响大幅降低。
非加热，控温测定。在节能的同时，避免对被测流体的热力学影响。
同空间测定。红外气体分析仪和超声风速共测同一空间，避免了二个传感器在异空测时的高频通量遗漏。
红外气体分析仪和超声风速仪共用一套电子信号处理系统，更好地协调测定时间，并降低耗能。
由于低能耗，适用于太阳能供电，适合野外环境，节能环保。
精度高，噪声低。
中文操作软件，操作简单易懂，中文使用手册。
光学补偿技术，可容忍窗口的轻度污垢
更换干燥剂方便快捷。并可气压，温度范围的订正
软件设置多种诊断参数用于发现可疑读数时进行判定，从而提高数据质量
测量参数：
三维风速（UX(m/s)、Uy(m/s)、Uz(m/s)）、超声温度（℃）、仪器环境温度（℃）、超声风速仪的运行诊断码、CO2密度（mg/m³）、H2O密度（mg/m³）、气体分析仪运行诊断码、CO2信号强度、H2O信号强度、气压（KPa）
可扩展测量参数：
土壤热通量、净辐射、土壤水分、冠层温度等
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
系统组成：
系统主机：CR6数据采集器（点击查看技术参数）
传感器：
一体式开路CO2/H2O 气体分析仪和三维超声风速仪
一体式开路CO2/H2O 气体分析仪和三维超声风速仪 | ||
工作温度 | -30~50℃ |
|
工作压力 | 70~106KPa | |
输入电压 | 10~16V | |
功耗（25℃） | 5W | |
测量频率 | 100Hz | |
输出带宽 | 5、10、12.5、20或25Hz, 用户自定义 | |
输出方式 | SDM、RS-485、USB或模拟信号 | |
输入辅助 | 空气温度和压力 | |
重量（IRGASON头部和电缆） | 2.8kg | |
重量（EC100电子设备） | 3.2kg | |
气体分析仪 | ||
准确性 | 1%(CO2) 2%(H2O) | |
精度 | 0.2 mg/m3 (0.15 μmol/mol)- CO2 0.004 g/m3 (0.006 mmol/mol)- H2O | |
测量范围 | 0到1000 μmol/mol - CO2 0到72 mmol/mol（露点温度在37℃）-H2O | |
零点漂移与温度的关系 | ±0.3 μmol/mol/°C - CO2 ±0.05 mmol/mol/°C -H2O | |
超声波风速计 | ||
测量路径 | 垂直：10.0cm 水平：5.8cm | |
传感器直径 | 0.64cm | |
偏移误差 | ux, uy: <±8.0 cm s-1 uz: <±4.0 cm s-1 | |
测量精度RMS | ux, uy: 1 mm s-1 uz: 0.5 mm s-1 超声空气温度：0.025℃ 风向：0.6° | |
气压计 | ||
综合精度 | 在-30°C时±3.7 kPa 线性下降到在0℃±1.5 kPa（-30~0℃）±1.5 kPa (0° to 50°C) - -BB版本 ±0.15 kPa (-30° to +50°C) – EB版本 | |
测量频率 | 10Hz -BB版本 1Hz - EB版本 | |
供电套件
T100W-100AH (100W/100AH太阳能供电套件) | ||
太阳能组件技术参数 |  | |
额定峰值功率 | 100W | |
开路电压（Voc） | 22.4V | |
峰值电压（Vmp） | 18.2V | |
峰值电流（Imp） | 5.49A | |
短路电流（Isc） | 5.95A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 100AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |
防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
 |
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |
4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
 |
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
