DJ-6319A森林碳汇监测系统

森林碳汇监测系统主要为模型模拟方法提供技术支持和数据支撑,实时监测样木胸径变化、树高变化以及森林小气候环境,根据模型计算森林生物量和碳储量的变化。从土壤到冠层上方的多层梯度CO2浓度变化监测,可以很好的分析森林碳源和碳汇的过程,以及森林中碳暂存的特点

型号 : DJ-6319A
产地 : 中国

系统介绍:森林碳汇是指森林植物通过光合作用吸收并固定 CO2 以减少大气 CO浓度,是森林生态系统服务功能的重要体现。

  在“双碳”背景下,国内外已经发展了大量森林碳汇的评估方法,包括基于野外调查数据的森林碳储量变化方法和基于模型模拟的方法等。其中,储量变化方法通过大量的地面调查来获得包括森林蓄积量在内的主要基础数据,进而利用已建立的生物量模型估算生态系统各碳库储量,分析碳储量的年变化量。储量变化法具有精度高、可靠性强的优势,但工作量大,通常只能在抽样总体中保证精度。而模型模拟方法往往用于大尺度生态系统碳循环研究。模型模拟方法既包括基于统计的经验模型,建立胸径、树高、蓄积量等变量与生物量之间的回归关系,描述森林生长速度,如生物量模型以及全碳库模型;又包括基于生态系统 物质转化的过程模型,通过描述生态系统中生物量 与土壤、温度、降水等环境因素之间的关系模拟生态 系统中的碳分配过程,如假设植被类型和环境组 成不变的静态植被模型等以及考虑全球变化情景下的动态植被模型等。模型模拟中统计经验模型的参数本地化过程以及过程模型的参数往往是模型使用的关键和难点。

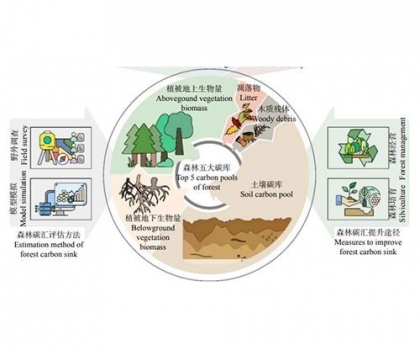

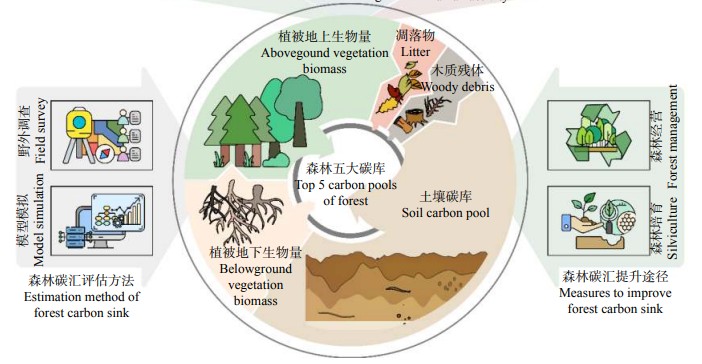

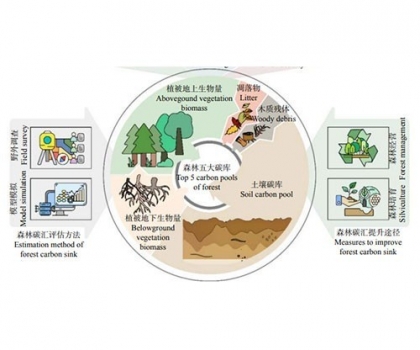

森林碳汇功能是森林五大碳库固碳能力的综合 体现,包括森林植被地上和地下生物量、木质残体、 凋落物和土壤碳库。

森林碳汇监测系统

系统概述:本监测方案,主要为模型模拟方法提供技术支持和数据支撑,实时监测样木胸径变化、树高变化以及森林小气候环境,根据模型计算森林生物量和碳储量的变化。从土壤到冠层上方的多层梯度CO2浓度变化监测,可以很好的分析森林碳源和碳汇的过程,以及森林中碳暂存的特点。

系统特点:

  •  多参数为一体的综合性监测系统,同时监测环境参数、土壤参数、以及CO2浓度梯度

  •  根据模型,可以实时计算森林生物量和碳储量

  •  系统具有多种供电方式,交直流两用或配太阳能电池供电。

  •  防护级别达到IP66级,完善的防雷击、抗干扰等保护措施。

  •  工作环境:温度:-40~55℃,湿度:100%,抗风等级:≤75m/s。

  •  中文操作软件,操作简单易懂,中文使用手册。


测量参数:

风速风向、温度湿度、雨量、气压、总辐射、光合有效辐射、树木胸径生长变化、树木纵向生长变化、森林CO2浓度梯度、冠层NDVI、样地LAI

可扩展测量参数:

冠层温度、冠层日光诱导叶绿素荧光、土壤水分温度电导率


综合平台对接能力(可选):

提供多种API接口和协议(HTTP,FTP,自定义协议,定时上报,Modbus RTU,水文规约,环保规约等)

云平台服务(可选):

点将科技提供SaaS平台服务,可以实现在线查看,下载数据,分析数据图表,阈值报警等功能

远程通讯方式(可选):

全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信;可选WIFI、以太网等上网方式;

卫星(北斗、铱星、海事卫星)等通信方式

本地通讯方式(可选):

USB、RS232通信(默认)、LORA、Zigbee、WIFI或本地短距离无线组网通讯等


系统组成:

系统主机:CR1000X数据采集器(点击查看技术参数)

传感器:

03002风速风向传感器 (点击查看技术参数)

EMS 36S空气温度、湿度、气压传感器(点击查看技术参数)

SP-110-SS总辐射传感器(点击查看技术参数

SQ-100X-SS 光量子传感器(点击查看技术参数

DJ-2260土壤或水中CO2气体传感器(点击查看技术参数

GMP252系列二氧化碳传感器(点击查看技术参数)

S2-412-SS植物NDVI反射光监测传感器(点击查看技术参数

S2-411-SS植物NDVI入射光监测传感器(点击查看技术参数

DV型茎干垂直变化传感器(点击查看技术参数)

DC4 周长生长测量传感器(点击查看技术参数)

SQ-301X-SS线性光量子传感器(点击查看技术参数


部件介绍:

T40W-40AH (40W/40AH太阳能供电套件)

太阳能组件技术参数





供电套件



额定峰值功率

40W

开路电压(Voc)

21.5V

峰值电压(Vmp)

17.5V

峰值电流(Imp)

2.29A

短路电流(Isc)

2.55A

执行标准

GB/T 9535-1998

电池片效率

≥16%

使用环境温度

-40℃到85℃

FF

73%

表面最大负载能力

60m/s(200kg/sq.m)

蓄电池技术参数


额定电压

12V

额定容量

40AH

内部电阻

完全充电后以交流阻抗法测试,必须低于 10mΩ

容量保存性能

完全充电之后放置 28 天,容量保存应过 96%以上(放置温度:25℃±5℃)

使用温度范围

-40℃ 至 50℃

保存温度范围

5℃ 至 40℃

封装

使用寿命长,特殊的密封结构和阻燃外壳

整体技术参数和性能


供电输出

双USB输出5VDC/2.4A

接线端子输出12V/10A

保护和自恢复功能

具有充放电保护及自恢复功能

显示功能

LCD数据显示,直观显示工作状态、功率等信息



防护机箱套件

防护机箱主体材料

聚碳酸酯(英文简称PC)




机箱



防护等级

IP65; IK08

锁的位置

长边位置带双锁

使用环境温度

-40℃ ~ 80℃

电气绝缘

完全绝缘

抗紫外线能力

UL 508

可燃性等级

UL 746C 5"

执行标准

EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012

灼热丝测试 (IEC 695-2-1)℃

960℃

安装适配能力

适用于直径30mm – 110mm圆管、方管或者角钢



4G全网通通讯技术参数表

标准及频段

支持全网:LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE




通讯



理论带宽

LTE FDD:150Mbps(DL),50Mbps(UL)

LTE TDD:130Mbps(DL),35Mbps(UL)

DC-HSPA+:42Mpbs(DL),5.76 Mbps(UL)

TD-HSPA+:4.2Mbps(DL),2.2Mbps(UL)

EVDO Rev. A:3.1Mbps(DL),1.8Mbps(UL)

发射功率

<23dBm

接收灵敏度

<-98dBm

CPU

工业级32位通信处理器

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

供电

DC 5~36V

工作环境

温度:-35~+75ºC

湿度:95%(无凝结)

省电和激活

支持短信激活、IO激活、电话激活等

*连接协议

TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议
