DJ-6494X多参数水质监测系统

DJ-6494X多参数水质测量系统用于对水体的温度、PH、溶解氧、电导率、浊度、ORP、氨氮、COD、氯离子、水中油、叶绿素、蓝绿藻(参数可以任选)等进行长期监测,监测的数据将源源不断的上传到云平台,并且可以通过浏览器访问采集的数据,实现足不出户就能对设备进行监控。

型号 : DJ-6494X
产地 : 中国

系统介绍:

      DJ-6494X多参数水质测量系统用于对水体的温度、PH、溶解氧、电导率、浊度、ORP、氨氮、COD、氯离子、水中油、叶绿素、蓝绿藻(参数可以任选)等进行长期监测,监测的数据将源源不断的上传到云平台,并且可以通过浏览器访问采集的数据,实现足不出户就能对设备进行监控。

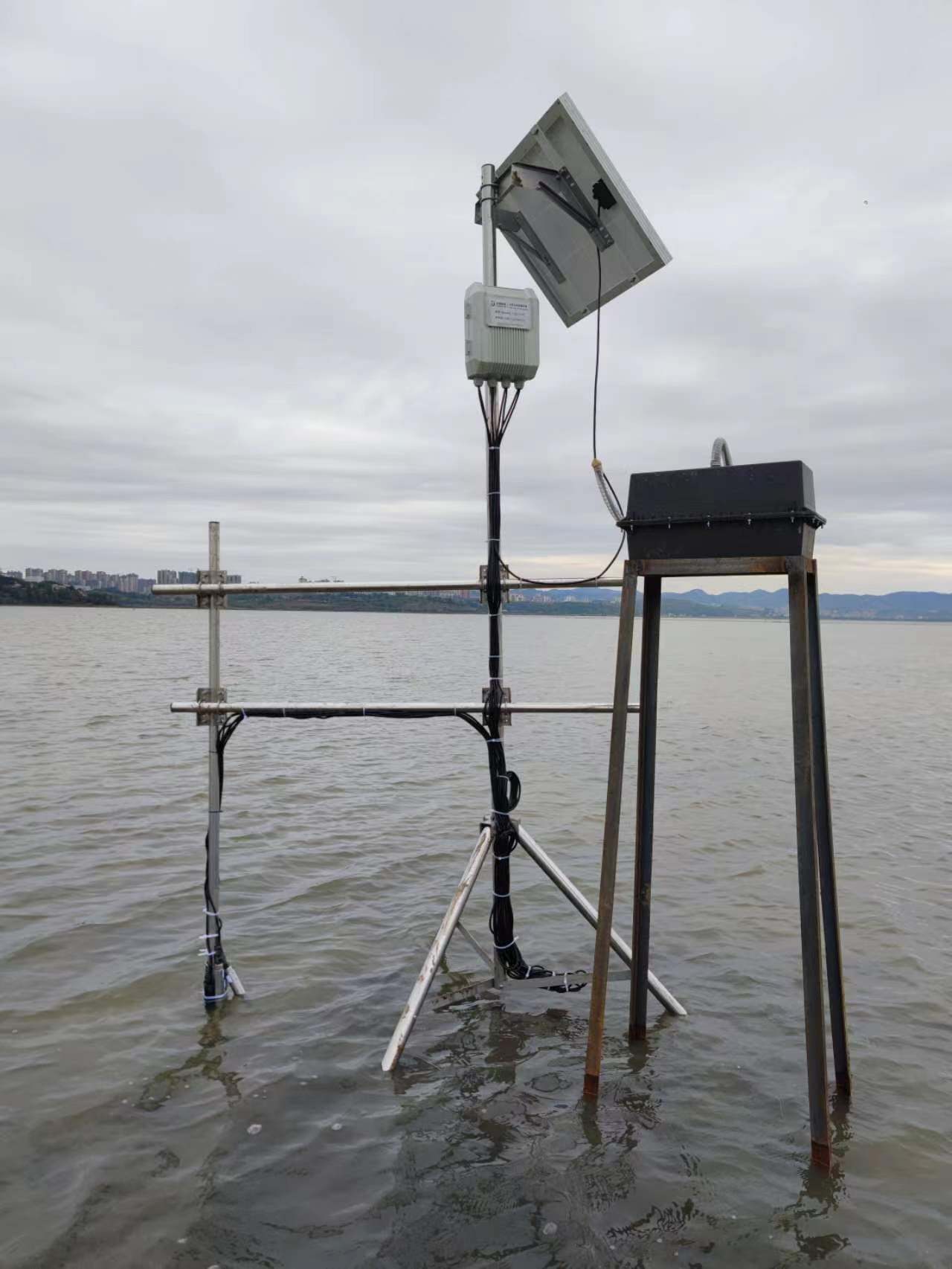

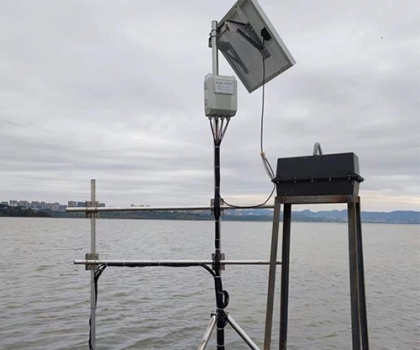

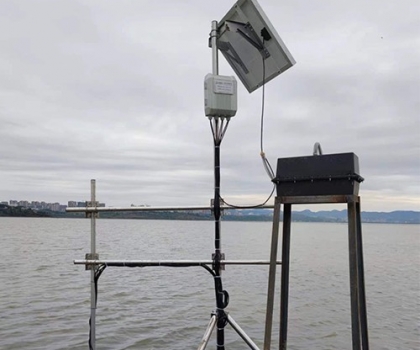

      多参数水质测量系统由传感器、数据采集器、电源系统、安装支架等部分组成。水质传感器具有高精度高可靠性的特点。数据采集器具有数据采集、数据定时存储、参数设定、友好的人机界面和标准通信功能。广泛应用于气象、环保、农林、水文、军事、仓储、科学研究等领域。

DJ多参数水质测量

特点:

  • 支持温度、PH、溶解氧、电导率、浊度、ORP、氨氮、COD、氯离子、水中油、叶绿素、蓝绿藻等传感器,其他的传感器可根据需要选择。

  • 系统具有多种供电方式,交直流两用或配太阳能电池供电。

  • 工作在极端环境中,工作温度范围为-20℃到70℃,湿度为100%,更低工作温度可以通过定制扩展到-40℃。

  • 中文操作软件,操作简单易懂,中文使用手册。


测量参数:

温度、PH、溶解氧、电导率、浊度、ORP、氨氮、COD、氯离子、水中油、叶绿素、蓝绿藻等参数可选。

可以扩展测量参数:

水位、流速、空气温度、空气相对湿度、大气压、风速、风向、降雨等。


应用领域:

各大高校、科研机构用于气象、环境监测、交通运输、军事、农林、水文、极地考察等诸多领域。


系统组成:

系统主机:DJ-6095数据采集器(点击查看技术参数)

传感器:

PH传感器


量程范围

0-14.00pH



PH传感器

分辨率

0.01pH

精度

±0.1pH,±0.3℃

工作温度

0-65℃

工作压力

<0.2MPa

温度补偿

自动温度补偿(NTC)

供电

12-24VDC

信号输出

RS-485(Modbus/RTU)

外壳材质

POM

安装方式

浸入式安装,3/4NPT管螺纹

线缆长度

5米,其它长度可定制

校准方式

两点校准

功耗

0.2W@12V

防护等级

IP68



电导率传感器


量程范围和分辨率

范围:0-20.00uS/cm,分辨率:0.01




  电导率传感器

范围:0-200.00uS/cm,分辨率:0.1

范围:0-5000.00uS/cm,分辨率:1

范围:0-200.00mS/cm,分辨率:0.1

精度

±1.5%FS,±0.3℃

工作温度

0-65℃

工作压力

<0.6MPa

供电

12-24VDC

信号输出

RS-485(Modbus/RTU)

外壳材质

ABS/SUS316L(默认)/POM

安装方式

浸入式安装,3/4NPT管螺纹

线缆长度

5米,其它长度可定制

校准方式

两点校准

温度补偿

自动温度补偿(Pt1000)

功耗

0.2W@12V

防护等级

IP68



溶解氧传感器


测量原理

荧光法




溶解氧传感器











量程范围

0-20.00mg/L(0-200%饱和度,25℃)

分辨率

0.01mg/L,0.1℃

精度

±2%FS,±0.3℃

温度补偿

自动温度补偿(Pt1000)

输出方式

RS-485(Modbus/RTU)

工作条件

0-45℃、<0.2MPa

存储温度

-5-65℃

安装方式

浸入式安装

线缆长度

5米,其它长度可定制

功耗

0.2W@12V

电源

12~24VDC

防护等级

IP68

校准

两点校准

荧光膜头寿命

1年(正常使用情况下)

外壳材质

POM和316L不锈钢



ORP传感器


量程范围

-1500-+1500mV



  ORP传感器

分辨率

1mV

精度

±6mV

工作温度

0-65℃

输出方式

RS-485(Modbus/RTU)

工作压力

<0.1MPa

防护等级

IP68

安装方式

浸入式安装,3/4NPT管螺纹

线缆长度

5米,其它长度可定制

功耗

0.2W@12V

电源

12~24VDC

外壳材质

POM

防护等级

IP68



浊度传感器


测量原理

散射光法





  浊度测量

量程范围/分辨率

范围:0-20.00NTU,分辨率:0.01NTU/0.1℃

范围:0-100.0NTU,分辨率:0.1NTU/0.1℃

范围:0-1000.0NTU,分辨率:0.1NTU/0.1℃

精度

±5%或±3NTU(0-1000.0NTU)

±3%或±2NTU(0-100.0NTU)

±3%或±1.5NTU(0-20.00NTU)

±0.3℃

校准方式

两点校准

温度补偿

自动温度补偿(Pt1000)

输出方式

RS-485(Modbus/RTU)

工作条件

0-50℃,<0.2MPa

存储温度

-5-65℃

安装方式

浸入式安装

线缆长度

5米,其它长度可定制

功耗

0.2W@12V

电源

12~24VDC

外壳材质

POM、ABS

防护等级

IP68



氨氮传感器


量程范围/分辨率

范围:0-100.00mg/L,分辨率:0.01mg/L



   氨氮测量

范围:0-1000.0mg/L,分辨率:0.1mg/L

精度

±10%或±1mg/L,±0.5℃

工作温度

0-40℃

工作压力

<0.1MPa

介质的pH范围

4-10pH

温度补偿

自动温度补偿(Pt1000)

供电

12-24VDC

信号输出

RS-485(Modbus/RTU)

外壳材质

PVC和POM

安装方式

3/4NPT管螺纹,浸入式安装

线缆长度

5米,其它长度可定制

校准方式

两点校准

功耗

0.2W@12V

防护等级

IP68



COD传感器


量程范围

COD

浊度





   COD测量

0-200mg/L equiv. KHP

0-100NTU

0-500mg/L equiv. KHP

0-200NTU

测量原理

双波长紫外吸收法

COD精度

±5%FS

COD分辨率

0.1mg/L

浊度精度

±5%FS

浊度分辨率

0.1NTU

校准方式

两点校准

输出方式

RS-485(Modbus/RTU)

电源

12-24VDC

功耗

0.3W@12V

工作条件

0-45℃、<0.1MPa

存储温度

-5-65℃

防护等级

IP68

安装方式

浸入式安装

线缆长度

5米,其它长度可定制

外壳材质

316L不锈钢



氯离子传感器


量程范围和分辨率

范围:0-3500.0mg/L,分辨率:0.1mg/L




   氯离子测量

范围:0-35000mg/L,分辨率:1mg/L

精度

±5%,±0.5℃

工作温度

0-40℃

工作压力

<0.1MPa

介质的pH范围

2-12 pH

温度补偿

自动温度补偿(Pt1000)

输出方式

RS-485(Modbus/RTU)

电源

12-24VDC

外壳材质

POM

安装方式

3/4NPT管螺纹,浸入式安装

线缆长度

5米,其它长度可定制

校准方式

两点校准

功耗

0.2W@12V

防护等级

IP68



余氯传感器


测量原理

恒电压法





余氯测量

量程范围

0-2.000mg/L(HClO)

分辨率

0.001mg/L

精度

±5%或±0.05mg/L,±0.5℃

校准功能

两点校准

工作压力

<0.1MPa

介质的pH范围

4-9pH

温度补偿

自动温度补偿(Pt1000)

信号输出

RS-485(Modbus/RTU)

外壳材质

POM、聚四氟乙烯

工作温度

5-50℃

安装方式

流通池安装

尺寸

30×233mm

流速

30-60L/h

响应时间

<30S

功耗

0.2W@12V

电源

12-24VDC

防护等级

IP68



水中油传感器


量程范围

0~40.00ppm


水中油测量

分辨率

0.01ppm

精度

±3%,±0.5℃

校准功能

两点校准

防护等级

IP68

最深深度

水下20米

存储温度

-5-65℃

信号输出

RS-485(Modbus/RTU)

电源

12-24VDC

功耗

0.2W@12V

线缆长度

5米,其它长度可定制

外壳材质

PVC/POM



叶绿素传感器


量程范围

0-400.0ug/L


叶绿素测量

分辨率

0.1ug/L,0.1℃

精度

±3%,±0.3℃

校准功能

两点校准

防护等级

IP68

最深深度

水下20米

温度范围

0-50℃

信号输出

RS-485(Modbus/RTU)

电源

12-24VDC

功耗

0.2W@12V

线缆长度

5米,其它长度可定制

外壳材质

POM



蓝绿藻传感器


量程范围

0-300.0Kcells/mL



蓝绿藻测量

分辨率

0.1Kcells/mL(100cells/mL)

精度

±3%,±0.3℃

校准功能

两点校准

防护等级

IP68

最深深度

水下20米

存储温度

-15-65℃

信号输出

RS-485(Modbus/RTU)

电源

12-24VDC

功耗

0.2W@12V

线缆长度

5米,其它长度可定制

外壳材质

PVC和POM

条件要求

水中蓝绿藻分布不均匀,建议多点监测;

水质浊度低于50NTU。



悬浮物传感器


测量原理

散射光法



悬浮物测量

量程范围

0-2000.0mg/L

分辨率

0.1mg/L,0.1℃

精度

±5%(取决于污泥同质性),±0.3℃

温度补偿

自动温度补偿(Pt1000)

输出方式

RS-485(Modbus/RTU)

工作条件

0~50℃,<0.2MPa

存储温度

-5-65℃

外壳材质

POM、ABS

安装方式

浸入式安装,3/4NPT管螺纹

线缆长度

5米,其它长度可定制

功耗

0.2W@12V

电源

12-24VDC

防护等级

IP68



T100W-100AH (100W/100AH太阳能供电套件)

太阳能组件技术参数


太阳能供电套件

额定峰值功率

100W

开路电压(Voc)

22.4V

峰值电压(Vmp)

18.2V

峰值电流(Imp)

5.49A

短路电流(Isc)

5.95A

执行标准

GB/T 9535-1998

电池片效率

≥16%

使用环境温度

-40℃到85℃

FF

73%

表面最大负载能力

60m/s(200kg/sq.m)

蓄电池技术参数


额定电压

12V

额定容量

100AH

内部电阻

完全充电后以交流阻抗法测试,必须低于 10mΩ

容量保存性能

完全充电之后放置 28 天,容量保存应过 96%以上(放置温度:25℃±5℃)

使用温度范围

-40℃ 至 50℃

保存温度范围

5℃ 至 40℃

封装

使用寿命长,特殊的密封结构和阻燃外壳

整体技术参数和性能


供电输出

双USB输出5VDC/2.4A

接线端子输出12V/10A

保护和自恢复功能

具有充放电保护及自恢复功能

显示功能

LCD数据显示,直观显示工作状态、功率等信息
