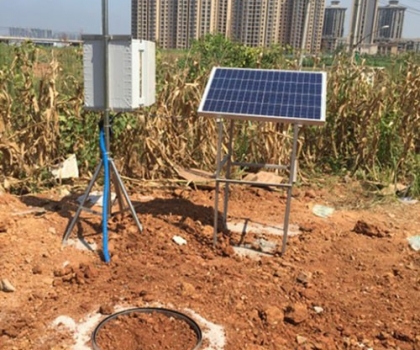

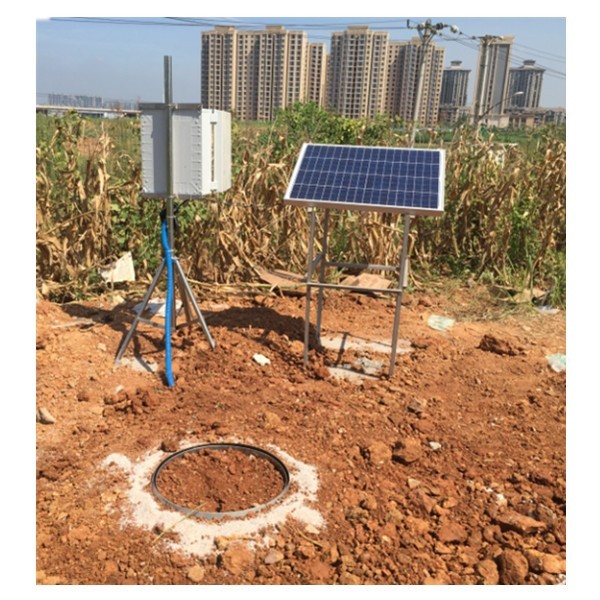

系统介绍：DJ-6211B小型双层桶土壤蒸渗系统是用于研究水分平衡、物质平衡、土壤溶质运移的全新工具。测量的土柱桶有多种规格可选，并可根据客户需要来进行定制，测量点可以分布在任意不同深度，可无人值守监测。适用于野外地点的测量和监测。
DJ-6211B小型双层桶土壤蒸渗系统的土柱桶材料选用了不锈钢材质，尺寸可以根据需求定制。小型土柱研究，推荐尺寸为直径30-60cm，高度30-100cm（可以根据客户需求，定制其他尺寸），可以根据客户研究需求，取原位土或者回填土进行监测。
系统概述：蒸渗系统是基于水量平衡原理直接测量地表蒸散的成组设备，能够实现降雨量、蒸发散量和排水量的精确测量；选配各种类型的传感器，可用于研究水分特征曲线研究、生态恢复、小型模拟试验、土壤水的流动性、土壤中物质的迁移、土壤的吸附作用及缓冲性、水平衡分析、渗滤液分析、地下水补给分析、物质运移、物质转化研究、耕作方法研究、气候研究、能量平衡研究、模拟试验校正、水通量研究，地下水补给模拟研究，渗滤物的确定等。
系统特点：
可实时显示数据、定时接收数据；
实时发送数据，自动定时下载数据，无需人员采集数据；
输出数据为表格式，便于在Excel和各种数据处理软件和数据库软件下调用。
测量参数：
土壤水分、土壤温度、土壤蒸发量、土壤入渗量
可扩展测量参数：
土壤电导率、土壤热通量、土壤水势、土壤溶液取样
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
系统组成：
系统主机：CR350数据采集器（点击查看技术参数）
传感器：
HydraProbe 土壤三参数传感器（点击查看技术参数）
FRT 15D全量程张力计（点击查看技术参数）
称重系统
部分部件介绍：

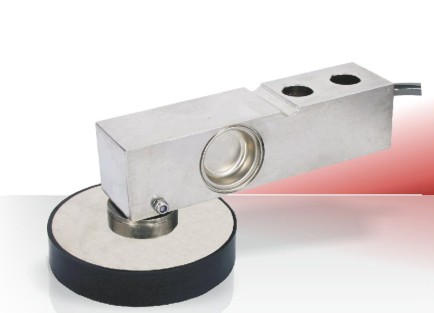

点将称重系统 | ||
额定量程 | 0-500KG |
|
产品材质 | 铝合金 | |
灵敏度 | 2.0±0.002mv/v | |
分辨率 | 0.01mm(蒸渗桶测量直径为φ500mm条件下) | |
准确度 | 0.02mm(蒸渗桶测量直径为φ500mm条件下) | |
精度等级 | C3 | |
安全过载 | 150%(单位：% of R.C.) | |
零点温度影响 | ±0.015%F.S/10℃ | |
蠕变 | 0.015%F.S | |
T40W-40AH (40W/40AH太阳能供电套件) | ||
太阳能组件技术参数 |
| |
额定峰值功率 | 40W | |
开路电压（Voc） | 21.5V | |
峰值电压（Vmp） | 17.5V | |
峰值电流（Imp） | 2.29A | |
短路电流（Isc） | 2.55A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 40AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |

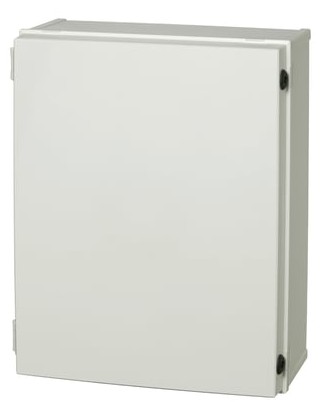

防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
|
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |

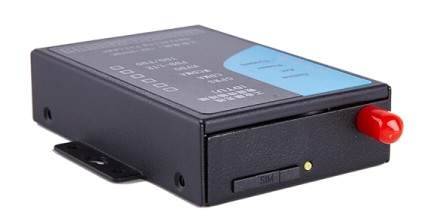

4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
