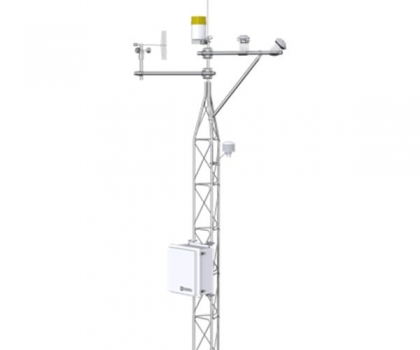

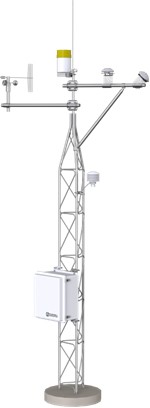

系统介绍：DJ-6511B太阳能辐射监测系统是一款专门为太阳能监测应用而设计的自动数据采集系统，典型的应用包括施工前阶段太阳能资源评估、基线数据收集和性能监测，还可适用于固定角度太阳能光伏发电的用户。该系统监测测量组件平面辐射POA和总辐射GHI，客户可使用数据与发电量进行计算可以得到发电效率。系统可以很容易地为工作站通信到安装等方面进行定制配件。通过环境、逆变器和仪表数据的单点数据网关，简化了采集系统数据的过程。DJ-6511B使用CSI公司产品功能强大、可靠性高的数据采集器CR1000X，同时该系统可额外配其它传感器，测量其它气象要素，对组件进行全面的观测。
系统特点：
采用预接线/预编程集成设计，缩短了安装时间。
使用外壳外部的密封圆形连接器，简化传感器连接。
提供电池后备系统，可在断电或网络故障时进行数据采集。
模块化设计可让用户自行定制需要测量的数据传感器。
支持Modbus、CanBus和DNP 3.0，简化了集成。
测量参数：
平面辐射、总辐射、降水、风速风向、空气温湿度、大气压力、太阳能板表面温度等
可扩展测量参数：
太阳位置、可见度、雪水平等
综合平台对接能力（可选）：
提供多种API接口和协议(HTTP,FTP,自定义协议，定时上报，Modbus RTU，水文规约，环保规约等)
云平台服务（可选）：
点将科技提供SaaS平台服务，可以实现在线查看，下载数据，分析数据图表，阈值报警等功能
远程通讯方式（可选）：
全网通2G/3G/4G/5G、NB-IOT、Cat-1等移动网络通信；可选WIFI、以太网等上网方式；
卫星（北斗、铱星、海事卫星）等通信方式
本地通讯方式（可选）：
USB、RS232通信（默认）、LORA、Zigbee、WIFI或本地短距离无线组网通讯等
系统组成：
系统主机：CR1000X数据采集器（点击查看技术参数）
传感器：
HYGROVUE10 空气温湿度传感器（点击查看技术参数）
EQ08-S辐射传感器（点击查看技术参数）
CS106气压传感器（点击查看技术参数）
034B 风速风向传感器（点击查看技术参数）
其他部件：

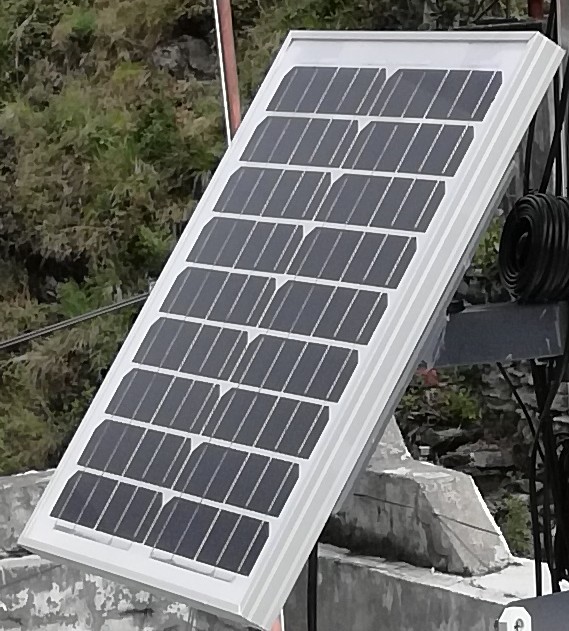

T40W-40AH (40W/40AH太阳能供电套件) | ||
太阳能组件技术参数 |
 | |
额定峰值功率 | 40W | |
开路电压（Voc） | 21.5V | |
峰值电压（Vmp） | 17.5V | |
峰值电流（Imp） | 2.29A | |
短路电流（Isc） | 2.55A | |
执行标准 | GB/T 9535-1998 | |
电池片效率 | ≥16% | |
使用环境温度 | -40℃到85℃ | |
FF | 73% | |
表面最大负载能力 | 60m/s（200kg/sq.m） | |
蓄电池技术参数 | ||
额定电压 | 12V | |
额定容量 | 40AH | |
内部电阻 | 完全充电后以交流阻抗法测试，必须低于 10mΩ | |
容量保存性能 | 完全充电之后放置 28 天，容量保存应过 96%以上（放置温度：25℃±5℃） | |
使用温度范围 | -40℃ 至 50℃ | |
保存温度范围 | 5℃ 至 40℃ | |
封装 | 使用寿命长，特殊的密封结构和阻燃外壳 | |
整体技术参数和性能 | ||
供电输出 | 双USB输出5VDC/2.4A 接线端子输出12V/10A | |
保护和自恢复功能 | 具有充放电保护及自恢复功能 | |
显示功能 | LCD数据显示，直观显示工作状态、功率等信息 | |

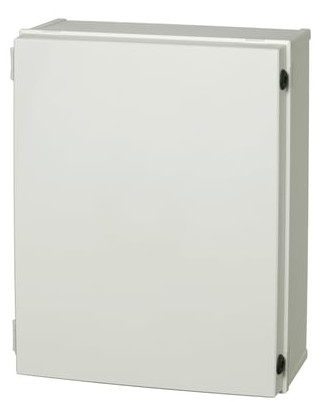

防护机箱套件 | ||
防护机箱主体材料 | 聚碳酸酯（英文简称PC） |
 |
防护等级 | IP65; IK08 | |
锁的位置 | 长边位置带双锁 | |
使用环境温度 | -40℃ ~ 80℃ | |
电气绝缘 | 完全绝缘 | |
抗紫外线能力 | UL 508 | |
可燃性等级 | UL 746C 5" | |
执行标准 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼热丝测试 （IEC 695-2-1）℃ | 960℃ | |
安装适配能力 | 适用于直径30mm – 110mm圆管、方管或者角钢 | |

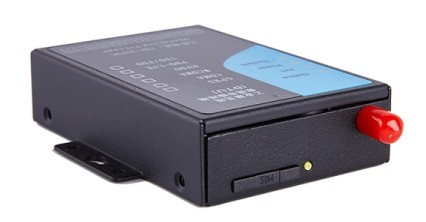

4G全网通通讯技术参数表 | ||
标准及频段 | 支持全网：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
 |
理论带宽 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
发射功率 | <23dBm | |
接收灵敏度 | <-98dBm | |
CPU | 工业级32位通信处理器 | |
天线接口 | 标准SMA阴头天线接口，特性阻抗50欧 | |
SIM/UIM卡接口 | 标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护 | |
供电 | DC 5~36V | |
工作环境 | 温度：-35~+75ºC 湿度：95%(无凝结) | |
省电和激活 | 支持短信激活、IO激活、电话激活等 | |
*连接协议 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、连接DJ_CLOUD私有协议 | |
